三极管的类型和引脚判别

晶体三极管可以分为NPN型和PNP型两种。在实际电路中,检测判别待测的晶体三极管的类型时,可以将晶体三极管内等效有两个二极管,二极管具有单向导电性,用万用表测量正向阻抗很低,而反向阻抗为无穷大。待测的晶体三极管,假设左边的引脚为基极,根据集电极(c)与发射极(e)两极间的正反向阻抗都很大的特点,通常大于几百千欧,根据这个简单的等效电路可判别出基极(b)。

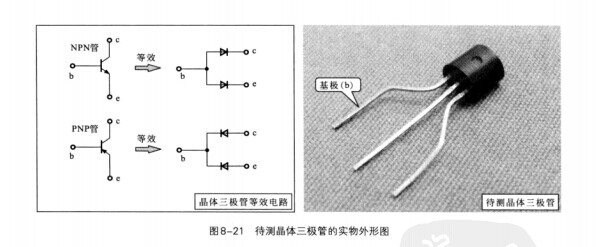

待测晶体三极管的实物外形见图8-21所示。

检测晶体三极管时,最好选择反应灵敏的指针万用表。将万用表的量程调整至挡,并进行调零校正。

将万用表的黑表表笔搭在假设的基极(b)引脚处,红表笔分别接集电极(c)和发射极(e)引脚处。

三极管引脚判别方法见图8-22。

观察万用表的读数。若测得的两个阻值均为低阻值则黑表笔所接引脚为基极,待测的晶体三极管为NPN型;若测得的阻值为高阻值(约为无穷大),则待测的晶体三极管为PNP型。
