三极管的代换原则

晶体三极管是各种电子设备中应用最为广泛的元器件之一,若损坏时,尽量选用型号、类型完全相同的晶体管进行代换,或选择各种参数能够与应用电路或场合相匹配的晶体管进行代换。

晶体三极管的种类很多,分别适用于不同的电路中,例如高频晶体三极管主要使用于高频信号放大电路和振荡器电路;低频晶体三极管适用于低频信号放大线路和音频信号处理电路;开关晶体三极管适用于开关电源电路、开关控制电路和驱动电路;光敏晶体三极管适用于光敏检测电路和光耦合器电路;片状晶体三极管适用于集成度较高的各种电子产品电路中;PNP型晶体三极管适用于电源正极接地的电路和低电压(1.5V或1.2V电源)电路中;NPN型三极管适用于电源负极接地的电路中。

在选用晶体三极管时,在能满足整机要求放大参数的前提下,不要选用直流放大系数hfe过大的晶体三极管,以防产生自激;应根据应用电路选用相应类型的晶体三极管,注意区分NPN型还是PNP型;根据使用场合和电路性能,选用合适类型的晶体三极管,如用于高、中频放大和振荡用的晶体三极管,多选用特征频率较高和极间电容较小的高频管;应用于前置放大电路的三极管,多选用放大倍数B较大的晶体三极管;集电极最大允许电流Icm应大于2-3倍的昌体三极管的工作电流;集电极与发射极反向击穿电压(BVCEO)应至少大于等于电源电压;集电极最大允许耗散功率(Pcm)应至少大于等于电路的输出功率(Po)。对于甲类功率放大电路:Pcm≥3po;甲乙类功率放大电路:Pcm≥(1/3-1/5)Po;晶体三极管的放大倍数B,一般为40-100;选用晶体三极管的特征频率ft应满足ft≥3f(工作频率);如中波收音机振荡器的最高频率为2MHZ左右,选用三极管的特征频率应不低于6MHZ;调频收音机的最高振荡频率为120MHZ左右,则选用晶体管三极管的特征频率不应低于360MHZ;电视机中VHF频段的最高振荡频率为250MHZ左右,则选用晶体三极管的特征频率不应低于750MHZ。若所选用三极管为光敏晶体三极管除应注意其电参数,如最高工作电压、最大集电极电流和最大允许功耗不超过最大值外,其光谱响应范围必须与入射光的光谱类型相匹配,以获得最佳的相应特性。

下面选择调频(FM)收音机高频放大电路(共基极放大电路)、单管共发射极放大器和晶体管音频放大器为例介绍不同类型三极管的代换。

选用实例1:

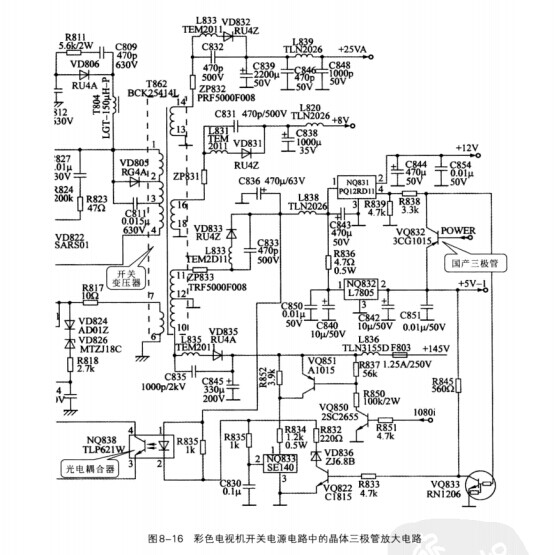

彩色电视机开关电源电路中的晶体三极管放大电路见图8-16。

该电路中选用了三极管3CG1015,经查表可知该三极管为国产硅材料PNP型高频小功率三极管。在该电路中,三极管3CG1015放大开机待机信号,放大后的信号经光电耦合器传输到开关变压器,控制开关电源电路。在代换时应注意晶体三极管的类型和型号。选择时选择同类型晶体管替换。

选用实例2:

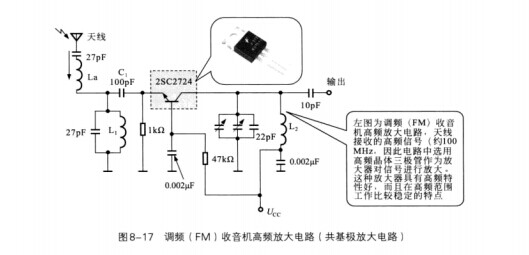

调频(FM)收音机高频放大电路(共基极放大电路)见图8-17。

该电路中选用了三极管2SC2724,是日本产的有三个或两个PN结的NPN型晶体三极管。天线接收天空中的信号后,分别经LC组成的串联谐振电路和LC并联谐振电路调谐后输出所需的高频信号,经耦合电容C1后送入晶体三极管的发射极,由晶体管三极管2SC2724进行放大。在集电极输出电路中设有LC谐振电路,它与高频输入信号谐振起选频作用。在代换时应注意晶体三极管的类型和型号。选择时选择同类型晶体管替换。

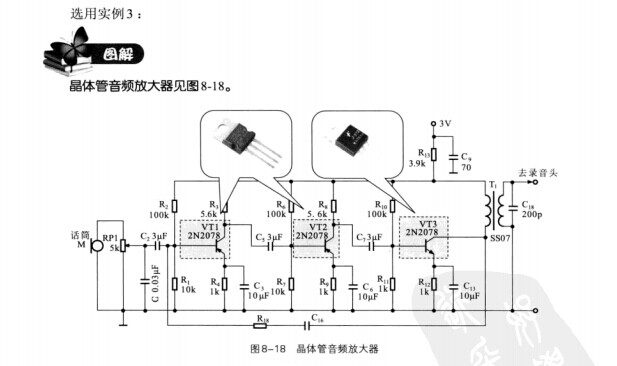

晶体管音频放大器中,选用的三极管2N2078为美国产的有两个PN结的晶体三极管,其中VT1和VT2为PNP型晶体三极管,VT3为NPN型晶体三极管。该放大器为一种是小型录音机的音频信号放大器,话筒信号经电位器RP1后加到晶体管VT1上,该晶体管是一个共发射极放大器,音频信号经三极放大后加到变压器T1的初级线圈上。经变压器T1将音频信号送往录音磁头,同时,VT3的集电极输出经R18、C16反馈到VT1的基极,用以改善放大器的频率特性。在代换时应注意晶体三极管的类型和型号。选择时选择同类开型晶体管替换。

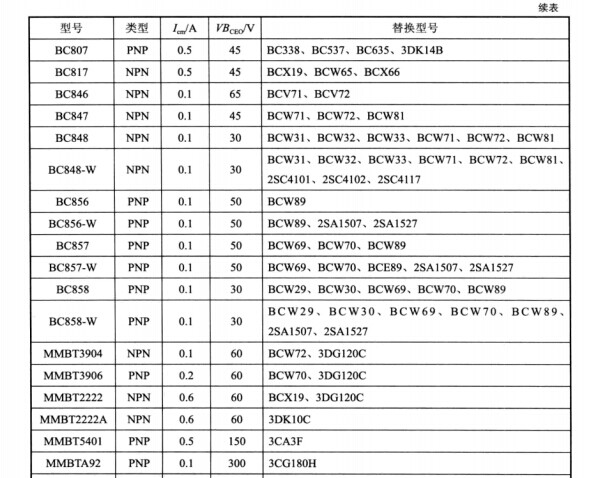

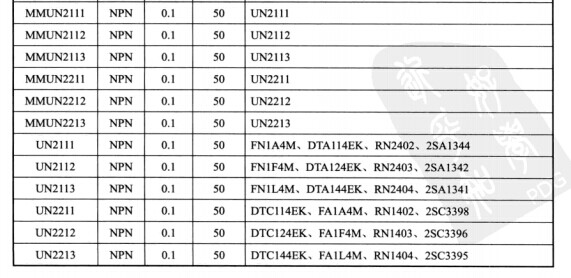

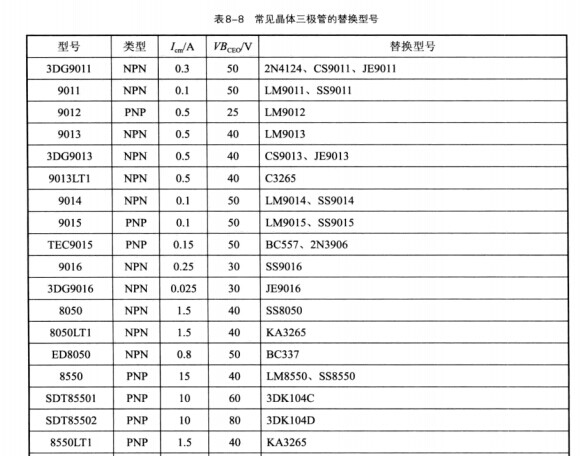

晶体三极管的型号和种类较多,不同种类晶体三极管内部的参数也有所差异,若在代换时,应尽量选用同型号晶体三极管进行代换,有些型号的晶体三极管若代换时无法找到同型号的,也可用其他型号进行代换,常用型号晶体三极管的代换见表8-8所列。
