三极管的参数识别

(1)晶体三极管的命名规格

晶体三极管的命名规格各个国家都不相同,在识别时应根据规定进行识别。常见的晶体三极管有国产晶体三极管、日本产晶体三极管、美国产晶体三极管等。

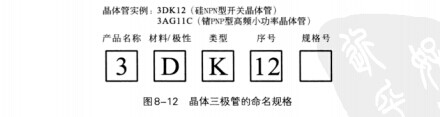

我国对晶体三极管的命名规格见图8-12。

①产品名称:用数字"3"表示,表示有效极性引脚;

②材料/极性:用字母表示,表示晶体三极管的材料和极性;

③类型:用字母数字表示,表示晶体三极管的类型;

④序号:用数字表示,表示同类产品中不同品种,以区分产品的外形尺寸和性能指标等,有时会被省略;

⑤规格号:表示晶体三极管生产的规格型号,有时会被省略。

材料-极性的符号、意义对照表见表8-1所列。

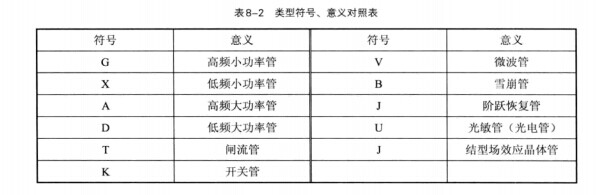

类型符号的意义对照表见表8-2所列。

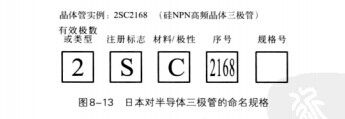

日本生产的晶体三极管命名见如图8-13。

日本生产的晶体三极管的命名规格由7个部分构成,通常只会用到前5个部分。

①有效极数或类型:用数字表示,表示有效极性引脚;

②注册标志:日本电子工业协会JEIA注册标志,用字母表示,S表示已在日本电子工业协会JEIA注册登记的半导体器件;

③材料/极性:用字母表示,表示晶体三极管使用材料极性和类型;

④序号:用数字表示在日本电子工业协会JEIA登记的顺序号,两位以上的整数从"11"开始,表示在日本电子工业协会JEIA登记的顺序号;不同公司的性能相同的器件可以使用同一顺序号;数字越大,越是近期产品;

⑤规格号:用字母表示同一型号的改进型产品标志。A、B、C、D、E、F表示这一器件是原型号产品的改进产品。

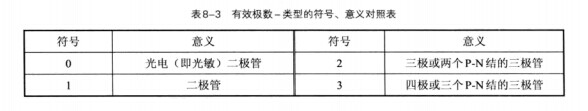

有效极数-类型的符号、意义对照表见表8-3所列。

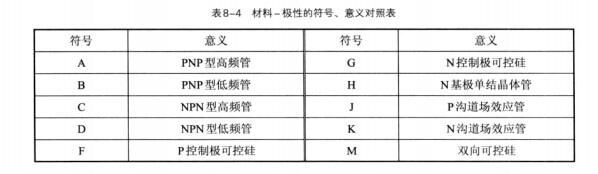

材料-极性的符号、意义对照表见表8-4所列。

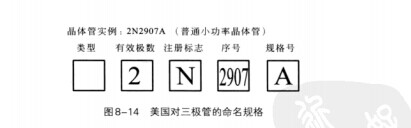

美国生产的晶体三极管的命名规格见图8-14。

①类型:表示器件的用途类型;

②有效极数:用数字表示,表示有效P-N结极数(2即表示三极管);

③注册标志:美国电子工业协会(EIA)注册标志。N表示该器件已在美国电子工业协会(EIA)注册登记;

④序号:用多位数字表示,美国电子工业协会登记顺序号;

⑤规格号:用字母表示同一型号的改进型产品标志。A、B、C、D、E等同一型号器件的不同挡别用字母表示。

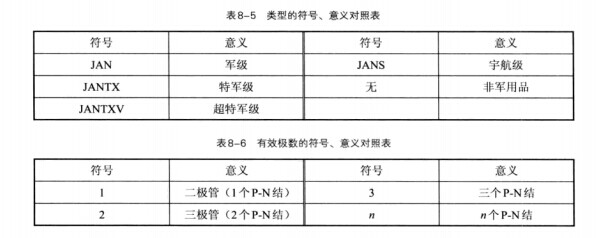

类型的符号、意义对照表如表8-5所列。

有效极数的符号、意义对照表如表8-6所示。

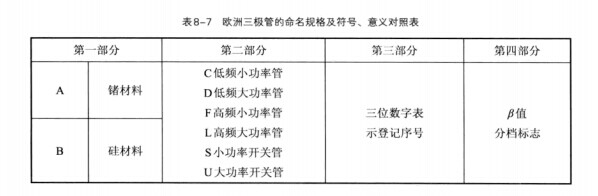

对于欧洲生产的三极管,命名规格见表8-7所列。

(2)晶体三极管的标注方法

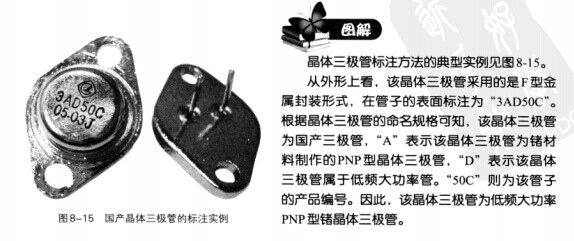

晶体三极管主要采用直接标注的方法。
