三极管的功能特点

晶体三极管也称半导体三极管(简称晶体管或三极管),是电子电路中非常重要的半导体器件。三极管最主要的功能是对电流有放大的作用。

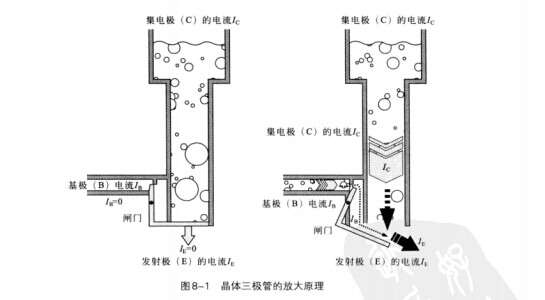

晶体管三极管的放大原理见图8-1。

晶体三极管的放大作用我们可以理解为一个水闸。由水闸上方流下的水流可以将其理解为集电极(C)的电流IC,由水闸侧面流入的水流称为基极(B)电流IB。当IB有水流流过,冲击闸门,闸门便会开启,发射极便产生放大的电流,这样水闸侧面的水流(相当于电流IB)与水闸上方的水流(相当于电流IC)就汇集到一起流下(相当于发射极E的电流IE)。

可以看到,水闸侧面流过很小的水流流量(相当于电流IB),就可以控制水闸上方(相当于电流IC)流下的大水流流量。这就相当于晶体三极管的放大作用,如果水闸侧面没有水流流过,就相当于基极电流IB被切断,那么水闸闸门关闭,上方和下方就都没有水流流过,相当于集电极(C)到发射极(E)的电流也被关断了。

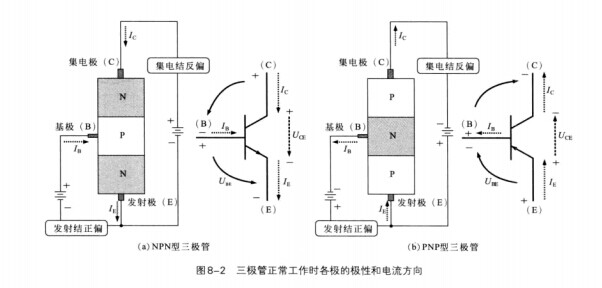

以NPN晶体管为例,晶体三极管的工作过程见图8-2。

晶体三极管基本的条件是保证基极和发射极之间加正向电压(正偏),集电极和发射极之间加负向电压(集电极反偏)。基极相对于发射极为正极性电压,基极相对于集电极则为负极性电压。

利用三极管对电流的放大特性,可以实现对信号进行放大、变换和控制。

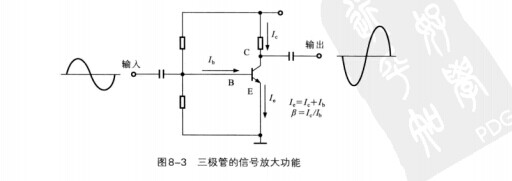

三极管的信号放大功能见图8-3。

这是一个三极管构成的基本放大电路。交流信号由输入端输入,经晶体三极管放大,在输出端便可以得到放大的相位相反的交流输出信号。

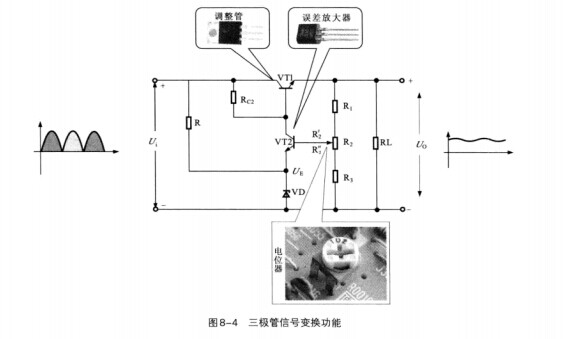

三极管的信号变换功能见图8-4。

这是一个稳压电路,电路中的晶体三极管VT1(调整管)起变换作用。三极管VT2(误差放大管)起稳压作用。RC2是VT2的集电极负载电阻。稳压电路输出电压的变化量经VT2先放大,然后再送到VT1的基极,这样只要输出电压有一点微小的变化,就能通过VT1的管压降产生比较大的变化。这样原本脉动较大的直流电压就变成了平滑稳定的直流电压,起到了很好的变换作用。
