二极管的检测方法

二极管的检测主要是判断二极管的极性和检测二极管的好坏。在检测中普通二极管和发光二极管的检测方法也有所不同。

1、普通二极管的检测

(1)普通二极管极性的判断

选择适当的量程,将万用表的红、黑两表笔短接,进行万用表的零欧姆校正,每次选择不同的量程都要先进行此操作(因为数字式万用表不需调零校正,因此若使用数字万用表检测可省去调零校正步骤)。

普通二极管极性的判断见图7-32。

若测得的阻值为一个固定值,则表明当前黑表笔所测的一端为二极管的正极,红表笔所测的一端为二极管的负极;若测得的阻值为无穷大,则表明当前黑表笔所测的一端为二极管的负极,红表笔所测的一端为二极管的正极。

(2)普通二极管的检测方法

检测时应将万用表调至二极管检测档(蜂鸣器档)。

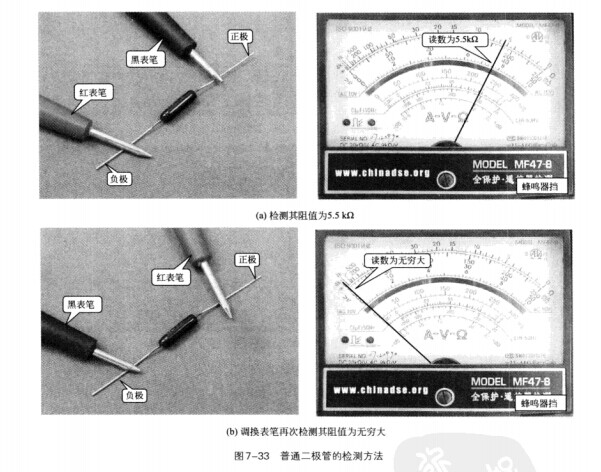

普通二极管的检测操作见图7-33。

此时,万用表无蜂呜声,其阻值为无穷大。因此,可判断该二极管正常。

2、发光二极管的检测

对发光二极管进行检测,首先选择万用表的量程为电阻"R×1K档",再对指针万用表进行零欧姆校正。

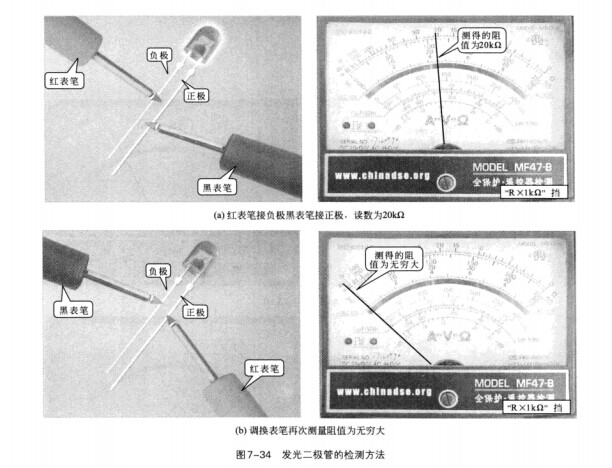

发光二极管的检测操作见图7-34。

因此,可判断该发光二极管正常。
