二极管的代换原则

(1)整流二极管的代换原则和注意事项

整流二极管其击穿电压高,反向漏电流小,高温性能良好。主要用于各种电源的整流电路、保护电路、测量电路、控制电路、照明电路中。代换时所选的整流二极管的功率应满足电路要求,并应根据电路的工作频率和工作电压进行选择,其反向峰值电压、最大整流电压、最大反向工作电流、截止频率、反向恢复时间等参数应符合电路设计要求。

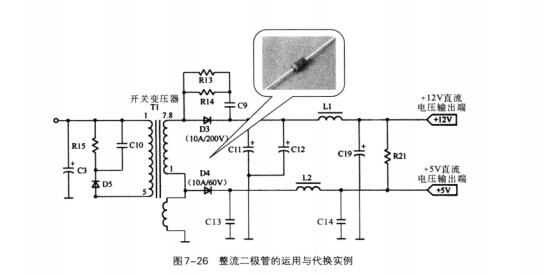

整流二极管的运用与代换实例见图7-26。

在整流电路中,D3和D4为整流二极管。

由开关变压器次级绕组的输出经整流二极管D3整流,C11、L1、C19滤波,输出+12V直流电压。

由开关变压器次级绕组的中间抽头经整流二极管D4整流,C13、L2、C14滤波,输出+5V直流电压。在进行代换时,应选择额定电流、额定电压大于或等于上述参数的整流二极管。

其中,D3的整流电流为10A,反向耐压为200V。代换时,要选择整流电流大于或等于10A,反向耐压大于或等于200V的整流二极管替换。

D4的整流电流为10A,反向耐压为60V。代换时,要选择整流电流大于或等于10A,反向耐压大于或等于60V的整流二极管替换。

(2)检波二极管的代换原则和注意事项

检波二极管主要适用于高频检波电路、混频、鉴频、鉴相限幅、箝位、开关和调制电路,AGC电路等。一般采用锗材料点接触型结构,结间电容小,工作频率高。检波二极管在代换时应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大原检波二极管,因检波是对高频波整流,二极管的结电容一定要小,所以选用点接触二极管;检波二极管的正向电阻在200-900较好;而它的反向电阻则是越大越好。下面选用超外差收音机检波电路的实例介绍检波二极管代换。

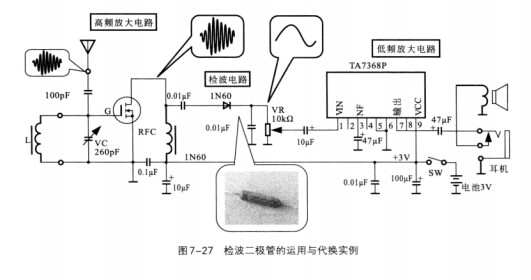

检波二极管的运用与代换实例见图7-27。

收音机检波电路中,选用了检波二极管1N60。高频放大电路输出的调幅波加到二极管1N60的正极,由于二极管单向导电特性,其正半周调幅波通过二极管,负半周被截止,通过二极管1N60后输出的调幅波只有正半周。正半周的调幅波再由滤波器滤除其中的高频成分,经低频放大电路后输出的就是调制在载波上的音频信号。在代换时尽量选择同类型同型号的检波二极管。

(3)稳压二极管的代换原则和注意事项

稳压二极管主要适用于稳压电源电路中基准电压源、过电压保护电路中作为保护二极管、延迟电路等,其特点是工作在反向击穿状态下,在对稳压二极管进行代换时要注意选用稳压二极管的稳定电压值应与应用电路的基准电压值相同,最大稳定电流应高于应用电路的最大负载电流50%左右,应尽量选用动态电阻较小的稳压管,动态电阻越小,稳压管性能越好,功率应符合应用电路的设计要求,可串联使用,同时应注意选用稳压二极管应用的环境不同,应选用不同能耗功率类型,如:若环境温度超过50度时,温度每升高1度,应将最大能耗功率降低1%。

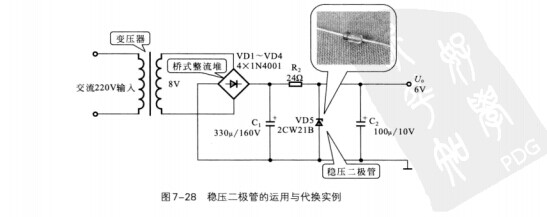

稳压二极管的运用与代换实例见图7-28。

在直流稳压电路中,VD5为稳压二极管,其型号为2CW21B。交流220V电压经变压器降压后输出8V交流低压,8V交流电压经桥式整流堆输出约11V直流电压,再经C1滤波,R2、VD5稳压,稳压值为6V,C2滤波后输出6V稳压直流。在稳压二极管代换时,尽量选择同类型同型号的稳压二极管。

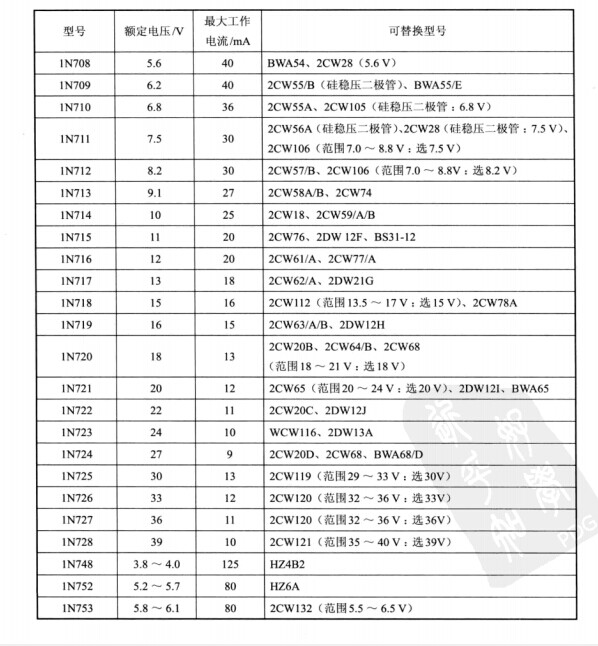

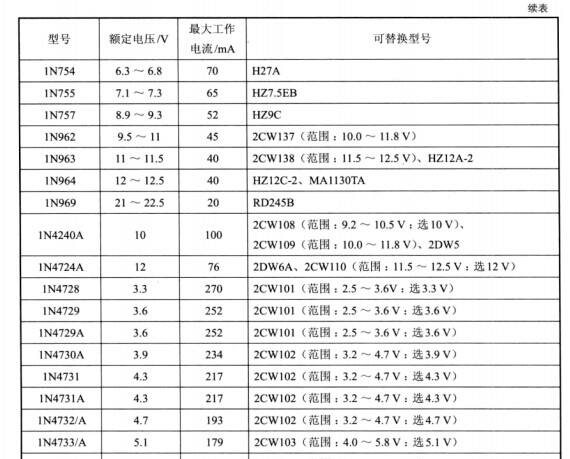

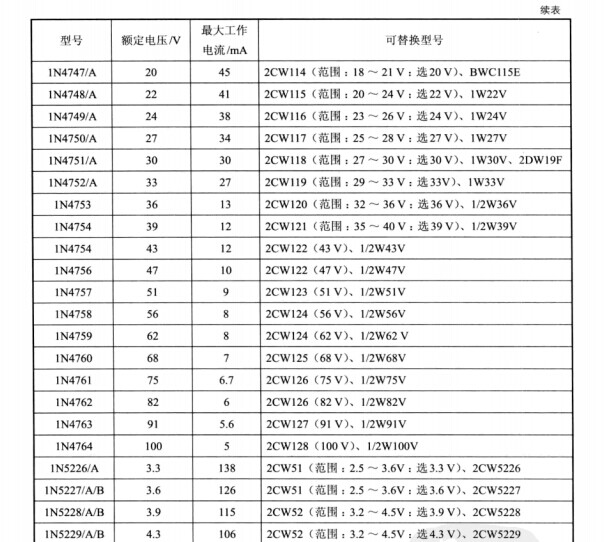

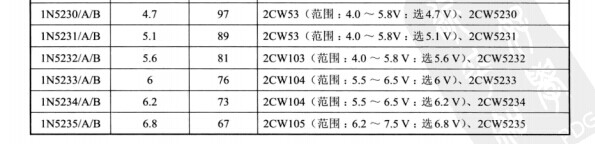

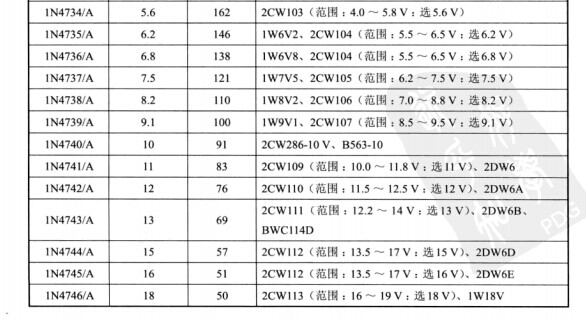

常见稳压二极管型号及可替换型号见表7-8所列。

                                         表7-8  常见稳压二极管型号及可替换型号速查表

(4)发光二极管的代换原则和注意事项

发光二极管主要适用于检测电路、指示灯电路、数字化仪表电路、计算机或其他电子设备的数字显示电路,工作状态指示电路(如显示器的电源指示灯等)等,常用于显示器件或光电控制电路中的光源。发光二极管具有体积小,工作电压低,亮度高,寿命长,视角大等特点。在对发光二极管进行代换时,选用发光二极管的额定电流应大于电路中最大允许电流值,根据要求选择发光二极管的发光颜色,如:作为电源指示可选择红色。另外,一般普通绿色、黄色、红色、橙色发光二极管的工作电压为2V左右;白色发光二极管的工作电压通常大于2.4V;蓝色发光二极管的工作电压通常大于3.3V。同时注意根据安装位置,选择发光二极管的形状和尺寸。普通发光二极管的工作电压一般为2-2.5V。电路只要满足工作电压的要求,不论是直流还是交流都可以。

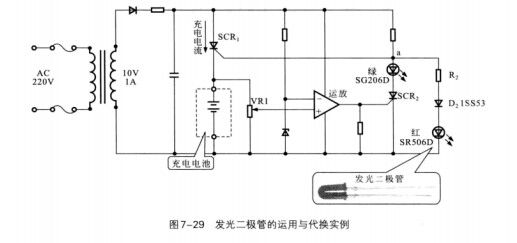

发光二极管的运用与代换实例见图7-29。

图中选用发光二极管SG206D和SR506D作为指示,交流220V电压经变压器后,降为10V,再经整流滤波后形成直流电压,分别加到晶闸管(可控硅SCR1)和显示控制电路。电源接通后A点的电压上升,该电压触发晶闸管给电池充电,同时红色发光二极管有电流,二极管发光表示开始充电。当充电到达额定值时是,电池两端的电压上升,使电位器VR1的滑片电压上升,运算放大器的正端电压上升,运放输出高电压使晶闸管SCR2导通,绿色发光二极管发光,A点电压下降,停止充电,红色发光二极管熄灭。

通常发光二极管是可以通用的,在代换发光二极管时应注意发光二极管的外形、尺寸以及发光颜色要与设计要求相匹配。

(5)变容二极管的代换原则和注意事项

变容二极管是一种反偏压二极管,正常时工作在反向偏置状态,即负极上的电压大于正极上的电压;PN结的结电容随反向电压的变化而变化(反向偏压越大,结电容越小),变容二极管主要适用于电视机中的电子调谐电路,调频收音机AFC电路中的振荡回路中,倍频电路中,手机或座机的高频调制电路。在对变容二极管进行代换时,应注意所选用变容二极管的工作频率、最高反向工作电压、最大正向电流和零偏压结电容和电容变化范围等参数符合应用电路的要求,应尽量选用结电容变化大、高Q值、反向漏电流小的变容二极管。

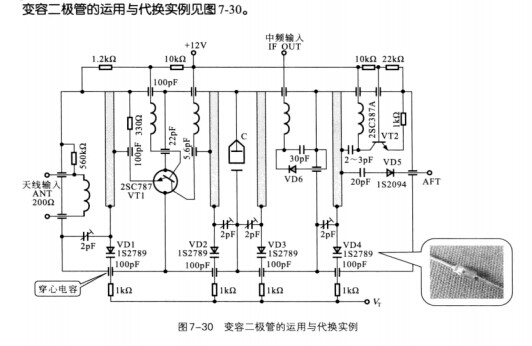

电子调谐式U频段电视机接收电路,VD1-VD4为变容二极管1S2789。它是由高频放大器、混频和本机振荡电路构成的。天线接收的信号经扁平电缆加到输入线圈上,经腔体谐振电路耦合到高放晶体管VT1的发射极,放大后由集电极输出,经双调谐电路耦合到混频级VD6。由VT2和调谐电路构成本机振荡电路。本振电路也将本振信号送到混频电路,混频后由1F端输出中频信号。VD2-VD4为谐振电路中的变容二极管,VT端为调谐电压输入端。VD5为本振电路中的变容二极管,AFT电压加到VD5上对本振频率进行微调。在代换变容二极管时应尽量选择同型号的变容二极管并注意极性以确保变容二极管的性能。

(6)开关二极管的代换原则和注意事项

开关二极管主要适用于收录机、电视机、影碟机等家用电器及电子设备中的开关电路、检波电路、高频脉冲整流电路,以及门电路、钳位电路、自动控制电路等电路中,它利用PN结的单向导电性,在电路中对电流进行控制,来实现对电路开和关的控制,具有开关速度快、体积小、寿命长、可靠性高等特点。在对开关二极管进行代换时,应注意选用开关二极管的正向电流、最高反向电压、反向恢复时间等应满足应用电路要求。例如在收录机、电视机及其他电子设备的开关电路中(包括检波电路),常选用2CK、2AK系列小功率开关二极管;在彩色电视机的高速开关电路中,可选用1N4148、1N4151、1N4152等开关二极管;在录像机、彩色电视机的电子调谐器等开关电路中,可选用MA165、MA166、MA167型高速开关二极管。

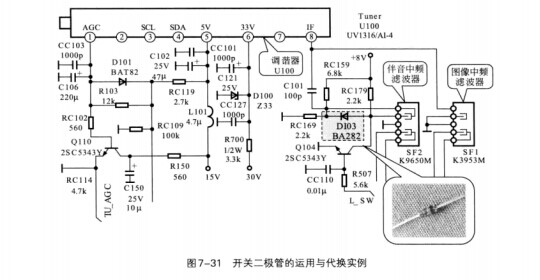

开关二极管的运用与代换实例见图7-31。

电视机调谐器及中频电路中,D103为型号BA282的开关二极管,经查表,该二极管为P型锗材料高频大功率管(F>3MHZ,PC>1W)。在声表面波滤波器前级,通常会选用一只开关二极管,作为其开关控制器件。在代换时应注意极性,以保证开关二极管的功能。

对晶体二极管进行代换时应尽量选用同型号、同类型的二极管进行代换,若没有同型号的元器件,应根据被代换器件的各项参数选用与之相匹配的元件。代换时应注意选择同型号或性能相同的二极管,以确保其各项参数符合应用要求,否则若代换不当,不仅可能损坏所代换二极管,还可能对其所应用电路或设备造成损伤,严重时还可能损坏与之相关的所有器件。
