二极管的参数识别

通常,晶体二极管的命名都采用直标法标注命名。但具体命名规格根据国家、地区及生产厂商的不同而有所不同。下面,主要介绍几种常用的晶体二极管的命名规格。

(1)国产晶体二极管的命名规格

国产二极管的命名规格是将晶体二极管的类别、材料、规格以及其他主要参数的数值标识在二极管表面上。根据国家标注规定,晶体二极管的型号命名由5个部分构成。

国产晶体二极管的命名规格见图7-14。

①产品名称:用数字"2"表示,表示有效极性引脚;

②材料/极性:用字母表示,表示二极管的材料和极性;

③类型:用字母数字表示,表示二极管的类型;

④序号:用数字表示,表示同类产品中不同品种,以区分产品的外形尺寸和性能指标等,有时会被省略;

⑤规格号:表示二极管生产的规格型号,有时会被省略。

材料-极性,符号、意义对照表见表7-1所列。

类型符号、意义对照表见表7-2所示。

例如在检波二极管上可以看到"2AP9"的标注文字,根据规定可知:"2"是二极管的名称代号,"A"表示该二极管是N型锗材料二极管,"P"则表明该二极管属于普通管,"9"则为二极管的编号。

日本生产的二极管命名规格见图7-15。

它的标注是由7个部分构成(通常只会用到前5个部分)。

①有效极数或类型:用数字表示,表示有效极性引脚;

②注册标志:日本电子工业协会JEIA注册标志,用字母表示,S表示已在日本电子工业协会JEIA注册登记的半导体器件;

③材料/极性:用字母表示,表示二极管使用材料极性和类型;

④序号:用数字表示在日本电子工业协会JEIA登记的顺序号,两位以上的整数从"11"开始,表示在日本电子工业协会JEIA登记的顺序号;不同公司的性能相同的器件可以使用同一顺序号;数字越大,越是近期产品;

⑤规格号:用字母表示同一型号的改进型产品标志。A、B、C、D、E、F表示这一器件是原型号产品的改进产品。

有效极数-类型的符号、意义对照表如表7-3所示。

常用二极管参数如表7-4、表7-5所示。

美国生产的二极管命名比较混乱。其中,根据美国电子工业协会规定,二极管型号命名由5个部分构成。

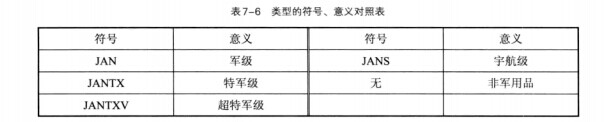

美国生产的二极管命名规格见图7-6。

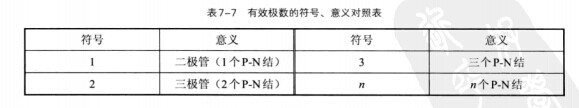

有效极数的符号、意义对照表如表7-7所示。

(2)晶体二极管的标注方法

①普通晶体二极管的电路标注与识别   普通晶体二极管在电路中常用字母"D"+"数字序号"标注。

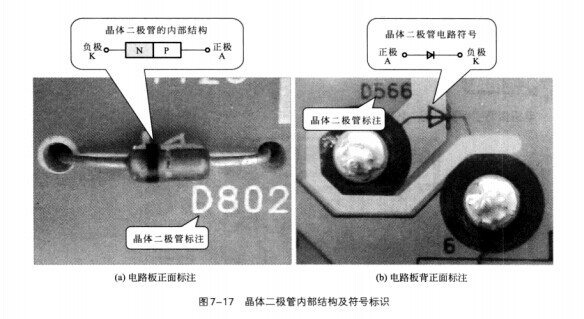

晶体二极管的标注方法见图7-17。

可以看到,D802和D566即为晶体二极管。由于晶体二极管有极性的区分,对于小功率晶体二极管来说,如图7-17(a)所示,在晶体二极管的表面,靠近左端的引脚有一个色环标注,这表明该端引脚为晶体二极管的K极(负极),另一端即为晶体二极管的正极。此外,在电路板上,有时也可以通过晶体二极管的电路符号标注来判别晶体二极管及其引脚极性。如图7-17(b)所示,在电路板的背面,可以通过"D566"来判别这是一个晶体二极管,而通过符号标注便可以清楚的知道该二极管的引脚极性。

②稳压二极管的标注与识别   稳压二极管在电路中常用字母"ZD"+"数字序号"标注。

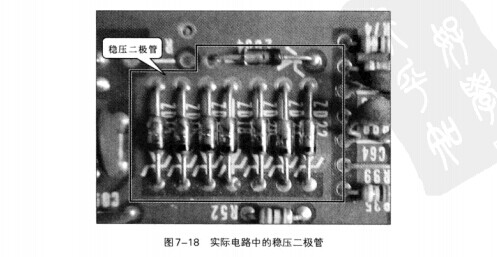

实际电路中的稳压二极管见图7-18。

可以看到,稳压二极管的极性也是通过二极管封装外壳上的色环标注来识别。即带有色环标注的一端为二极管的K极(负极),另一端为二极管的A极(正极)。

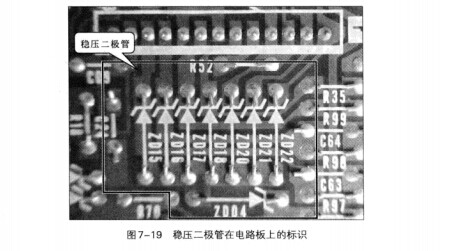

电路板背部标识见图7-19。

可以看到稳压二极管的电路符号为,通过该标注我们可以清晰的知道稳压二极管两端的极性。

③整流二极管的标注与识别   整流二极管与普通晶体二极管的电路符号和标注方法基本一致。在整流电路中,整流二极管应用非常普遍,其中以塑料外壳封装的形式最为常见。

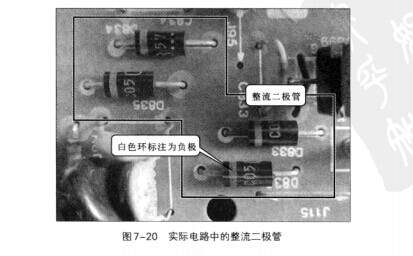

实际电路中的整流二极管见图7-20。

可以看到,在黑色的外壳上有白色标注的一端即为整流二极管的K极(负极),另一端为二极管的A极(正极)。

④发光二极管的标注与识别   发光二极管从外形上很好辩认,作为可发光器件,发光二极管常用于电子产品中的操作显示电路中,发光二极管在电路上常以字母"D"或文字"LED"标识。

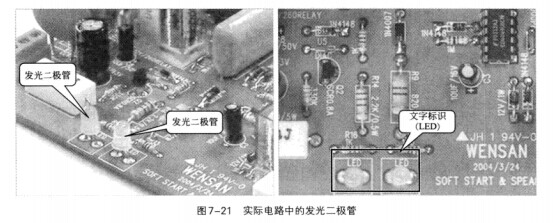

实际电路中的发光二极管见图7-21。

通常情况下,发光二极管可以通过引脚的长短来判别极性。如图7-22所示,引脚相对较长的一端为发光二极管的A极(正极),较短的一端为二极管的K极(负极)。

如果在电路中无法判别引脚的长短,则可通过电路板背部的电路符号标识或直接通过万用表检测阻抗来进行引脚极性判别。

⑤双向触发二极管的标注与识别   双向触发二极管在电路板上常以"DIAC"的英文简写形式或符号形式进行标注。

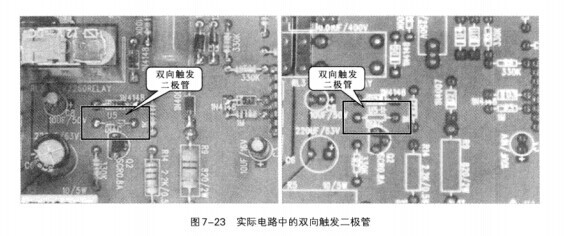

双向触发二极管的标注形式见图7-23。

⑥检波二极管的标注与识别   在识别检波二极管的极性时,可观察其表面封装的色环标识即可。

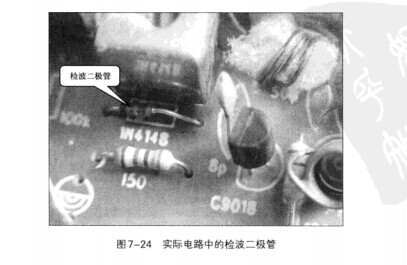

电路板上的检波二极管见图7-24。

从外形上看许多晶体二极管的体积和封装形式都大体相同。通常,检波二极管主要应用在收音机的检波电路或收录机的自动增益控制电路中。
