二极管的种类与应用

晶体二极管种类有很多,根据制作半导体材料的不同,可分为锗晶体二极管(Ge管)和硅晶体二极管(Si管)。根据结构的不同,可分为点接触型晶体二极管、面接触型晶体二极管。根据实际功能的不同,又同分为整流二极管、检波二极管、稳压二极管、开关二极管、变容二极管、发光二极管等等。

下面,主要对电子电路中常见的晶体二极管进行介绍。

(1)整流二极管

整流二极管的主要作用是将交流整流成直流,它的电路符号为

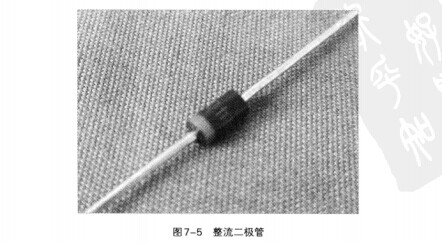

整流二极管的实物外形见图7-5。

整流二极管主要应用与整流电路中。

这种二极管常采用金属壳封装、塑料封装和玻璃封装三种封装形式。

由于整流二极管的正向电流极大,所以整流二极管多为面接触型晶体二极管,面积大、电容大,但工作频率低。

(2)检波二极管

检波二极管是利用二极管的单向导电性,把叠加在高频载波上的低频信号检出来的器件,它的电路符号为

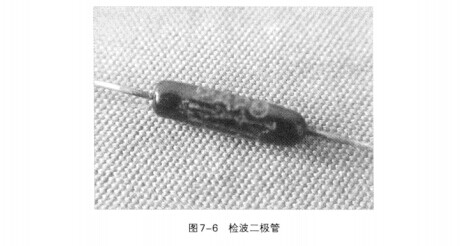

检波二极管的实物外形见图7-6。

检波二极管具有较高的检波效率和良好的频率特性,常用在收音机的检波电路中。

检波二极管的封装多采用玻璃或陶瓷外壳,以保证良好的高频特性。

检波效率是检波二极管的特殊参数,它是指在检波二极管输出电路的电阻负载上产生的直流输出电压与加于输入端的正弦交流信号电压峰值之比的百分数。

(3)稳压二极管

稳压二极管是由硅材料制成的面结合型晶体二极管,利用P-N结反向击穿时的电压基本上不随电流的变化而变化的特点来达到稳压的目的。其常用的电路符号为

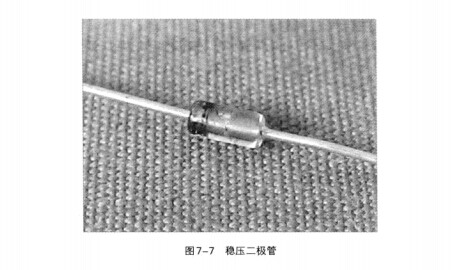

稳压二极管的实物外形见图7-7。

稳压二极管在电路中主要起稳压作用。

常见的稳压二极管包括塑料封装、金属封装和玻璃封装三种封装形式。

从外形上看,稳压二极管与普通小功率整流二极管相似。

值得注意的是,稳压二极管工作在反向偏压的环境时,必须限制反向通过的电流,可以安全工作在反向击穿状态,如果反向电流过大,同样也会造成稳压二极管的损坏。

(4)发光二极管

发光二极管是一种利用正向偏置时PN结两端的多数载流子直接复合释放出光能的发射器件。其电路符号为

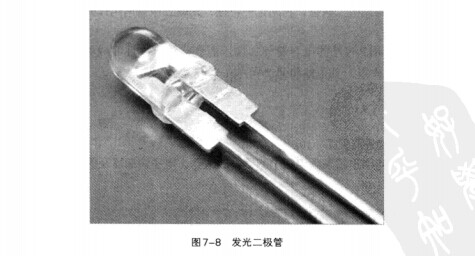

发光二极管的实物外形见图7-8。

发光二极管常用于显示器或光电控制电路中的光源,通常是用元素周期表中的III族和V族元素的砷化镓、磷化镓等化合物制成。采用不同材料制成的发光二极管可以发出不同颜色的光,常见的有红光、黄光、绿光、橙光等。除这些单色发光二极管外,还有可以发出两种颜色光的双向变色二极管和三色发光二极管。

发光二极管在正常工作时,处于正向偏置状态,在正向电流达到一定值时就发光。

(5)光敏二极管(光电二极管)

光敏二极管的特点是当受到光照射时,二极管反向阻抗会随之变化(随着光照射的增强,反向阻抗会由大到小),其电路符号为

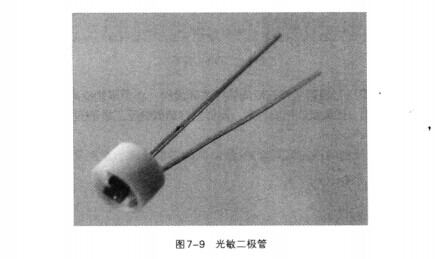

光敏二极管的实物外表见图7-9。

光敏二极管又称为光电二极管,利用这一特性,光敏二极管常用作光电传感器件使用。

(6)变容二极管变容二极管是利用P-N结的电容随外加偏压而变化这一特性制成的非线性半导体元件,在电路中起电容器的作用,其电路符号为

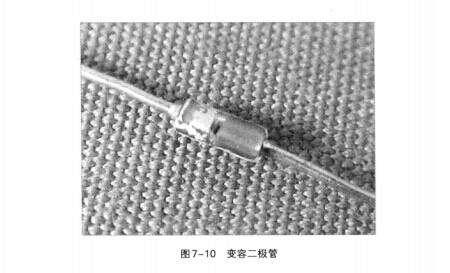

变容二极管的实物外形见图7-10。

变容二极管广泛地用于超高频电路中的参量放大器、电子调谐器及倍频器等高频和微波电路中。

(7)开关二极管

开关二极管是利用半导体二极管的单向导电性,对电路进行“开通”或“关断”控制,其电路符号为

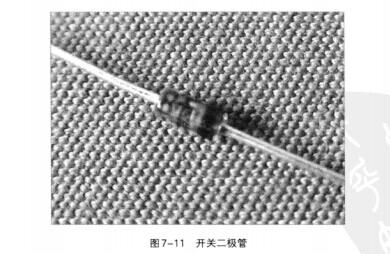

开关二极管的实物外形见图7-11。

开关二极管导通/截止速度非常快,能满足高频和超高频电路的需要,广泛应用于开关及自动控制等电路中。



(8)双向触发二极管

双向触发二极管(简称DIAC)是具有对称性的两端半导体器件。它的电路符号为

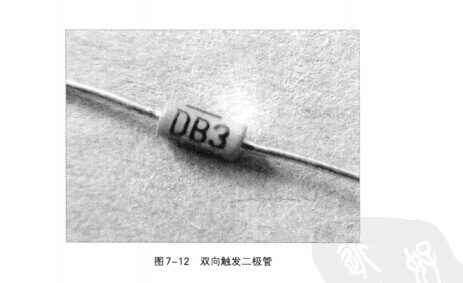

双向触发二极管的实物外形见图7-12。

双向触发二极管常用来触发晶闸管,或用于过压保护、定时、移相电路。

(9)快恢复二极管

快恢复二极管(简称FRD)也是一种高速开关二极管,它的电路符号为

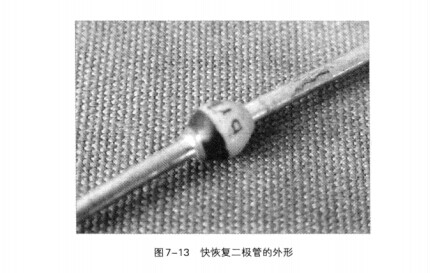

快恢复二极管的实物外形见图7-13。

快恢复二极管的引脚较粗,其开关特性好,反向恢复时间很短,正向压降低,反向击穿电压较高(耐压值较高)。主要应用于开关电源、脉宽调制电路(PWM)以及变频等电子电路中。
