二极管的功能特点

晶体二极管是一种常用的半导体器件,简称二极管。它是由一个P型半导体和N型半导体形成的P-N结,并在P-N结两端引出相应的电极引线,再加上管壳密封制成的。

晶体二极管的电路符号为,它最重要的特性就是单方向导电性。即在电路中,电流只能从晶体二极管的正极流入,负极流出。

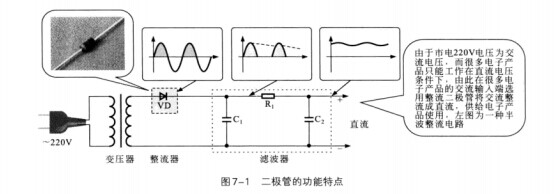

二极管的功能特点见图7-1。

这是一个半波整流的电路原理图,在该电路中,二极管起整流的作用。

由于二极管具有单向导电特性,在交流电压处于正半周时,二极管导通;在交流电压处于负半周时,二极管截止,因而交流电经二极管VD整流后就变为脉动电压(缺少半个周期)。然后再经RC滤波即可得到直流电压。

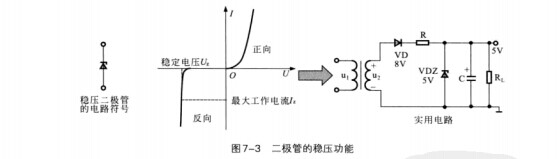

二极管的稳压功能见图7-3。

这是由二极管(稳压二极管)构成的稳压电路。在该电路中,二极管VD1起整流的作用,二极管VD2起稳压的作用。

正常情况下,二极管VD2负极接外加电压的高端,正极接外加电压的低端。而当激光VD2反向电压出现突变时,电流急剧增大,二极管VD2被电流“击穿”,反向电压保持恒定,从而实现稳定直流电压的功能。

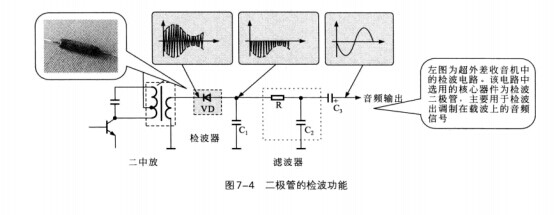

二极管的检波功能见图7-4。

这是由二极管构成的超外差收音机检波电路,在该电路中,VD为检波二极管。第二中放输出的调幅波加到二极管VD负极,由于二极管单向导电特性,其负半周调幅波通过二极管,正半周被截止,通过二极管VD后输出的调幅波只有负半周。负半周的调幅波再由RC滤波器滤除其中的高频成分,电容C3阻止其中的直流成分,输出的就是调制在载波上的音频信号,这个过程称为检波。
