电容器的检测方法

电容器有很多种,其检测方法也各有不同,通常可以使用万用表检测电容器阻值的方法来判断电容器的性能是否良好,用数字式万用表的电容档来检测电容器的电容量。下面选取几种不同类型电容器来具体介绍其检测方法。

一、固定电容器的检测

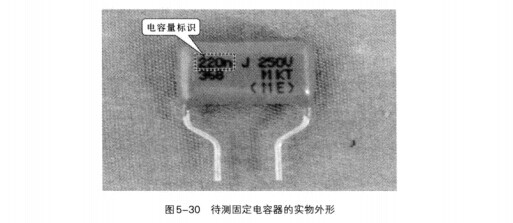

待测固定电容器的实物外形见图5-30。

固定电容器也可以称它为玻璃釉电容器,固定电容器是指电容器经制成后,其电容量不能发生改变的电容器。观察该电容器标识,根据标识可以识读出该电容器的标称容量值为220nF。

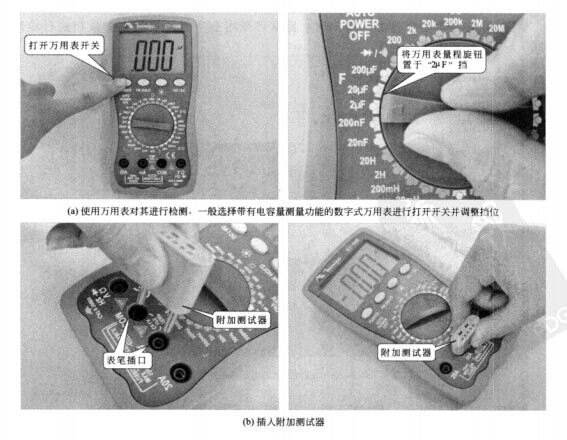

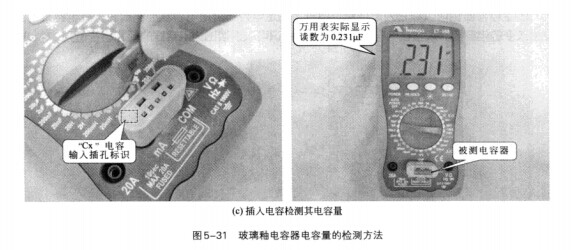

玻璃釉电容器的检测方法见图5-31。



测得该电容器的电容量为0.231uF,即231nF,与该电容器的标称值接近,可以证明该电容器正常。若测得的电容量过大或过小,则该电容器可能已损坏。

二、电解电容器的检测

对电解电容器电容量进行检测时,通常可使用数字万用表的电容量挡进行检测(200-100uF范围内)。

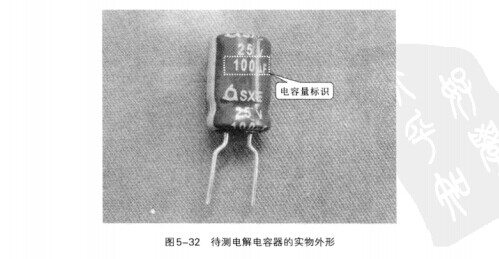

待测电解电容器的实物外观见图5-32。

观察该电解电容器标识,根据标识可以识读出该电容器的标称容量值为100uF。

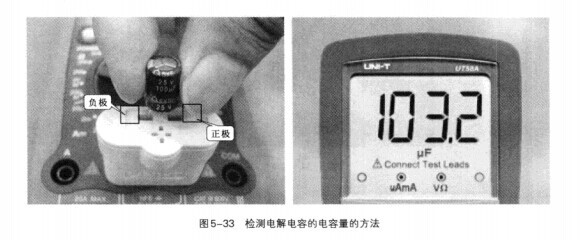

电解电容器电容量的检测方法见图5-33。

使用万用表对其进行检测,首先将万用表的电源开关打开,将万用表调至欧姆档,根据电容器上标识的电容值,应当将万用表的量程调至"100uF"。之后将检测插座安装到数字万用表上,可以检测到电容器的电容量。

测得该电容器的电容量为103.2uF,说明该电容器正常,若电容量与标称值差距过大则电容器损坏。

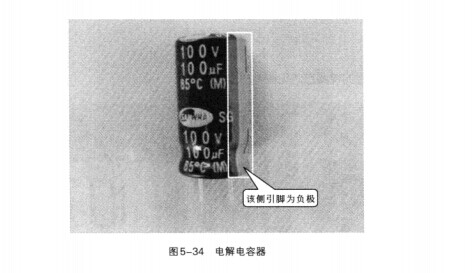

待测的电解电容器实物外形见图5-34。

电解电容器属于有极性电容器,从电解电容器的外观上即可判断。一般在电解电容器的一侧标记为"-",则表示这一侧的引脚极性即为负极,而另一侧引脚则为正极。

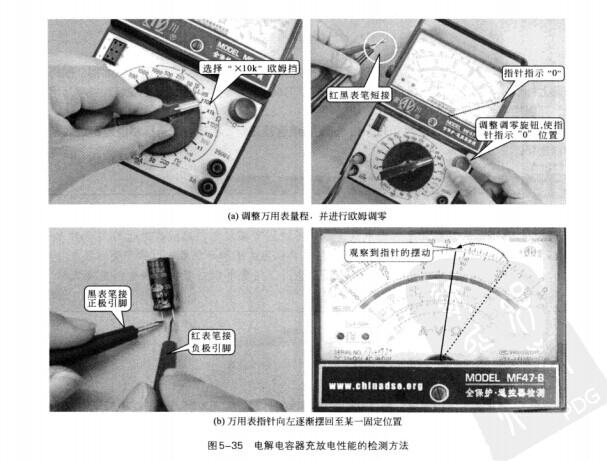

电解电容器充放电性能的检测操作方法见图5-35。

正常情况下,使用万用表判断电解电容器的好坏会观察到一个充放电过程。若数字万用表的指针无反应,则该电容器可能已损坏。

三、可变电容器的检测

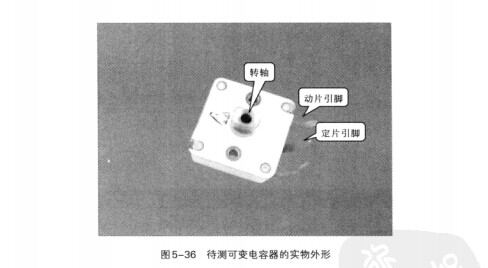

待测可变电容器的实物外形见图5-36。

从上图中可以看到可变电容器的引脚和转轴,使用万用表可以检测可变电容器的引脚通断,来判断其好坏。在对可变电容器进行检测之前,应首先检查可变电容器在转轴时是否能感觉转轴与动片引脚之间有一定的黏合性,不应有松脱或转动不灵的情况。

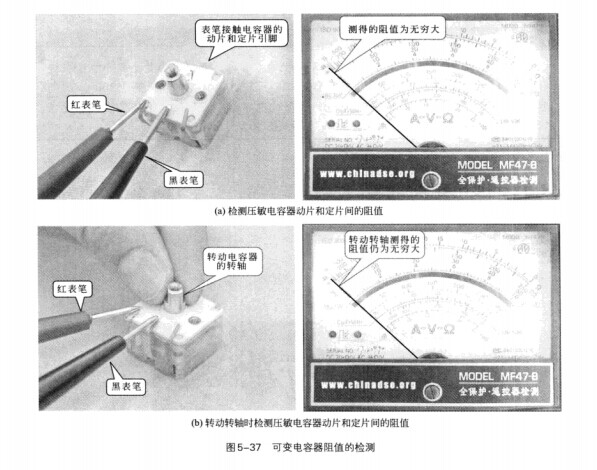

可变电容器的检测方法见图5-37。

正常情况下,测得的阻值均为无穷大。若测得的阻值为零,说明动片和定片的内部有短路,绝缘介质已损坏。
