电容器的参数识别

(1)电容器的主要参数

电容器在电路中用字母"C"表示。度量电容量大小的单位是"法拉",简称"法",用字母"F"表示。但实际中实用更多的是"微法"(用"uF"表示),"纳法"(用"nF"表示)或皮法(用"pF"表示)。它们之间的换算关系是:

电容器的主要参数有标称容量(电容量)、允许偏差、额定工作电压、绝缘电阻、温度系数及频率特性。

①标称电容   电容量的标称电容量是指加上电压后贮存电荷的能力大小。相同电压下,贮存电荷越多,则电容的电容量越大。

②允许偏差   电容器的实际容量与标称容量存在一定偏差,电容器的标称容量与实际容量的允许最大偏差范围,称作电容量的允许偏差。电容器的允许偏差可以分为3个等级:I级,即偏差±5%以下的电容;II级,即偏差±5%-±10%的电容;III级,即偏差±20%以上的电容。

③额定工作电压   指电容器的规定在温度范围内,能够连续可靠工作的最高电压,有时又分为额定直流工作电压和额定交流工作电压(有效值)。

额定电压是一个参考数值,在实际使用中如果工作电压大于电容器的额定电压,电容器就易损坏,呈被击穿状态。

④绝缘电阻   电容器的绝缘电阻等于加在电容器两端的电压与通过电容器的漏电流的比值。电容器的绝缘电阻与电容器的介质材料和面积、引线的材料和长短、制造工艺、温度和湿度等因素有关。对于同一种介质的电容器,电容量越大,绝缘电阻越小。

如果是电解电容,常通过介电系数来表现电容器的绝缘能力特性。

⑤温度系数   指在一定温度范围内,温度每变化1摄氏度电容量的相对变化值。电容器的温度系数用字母表示,主要与电容器的结构和介质材料的温度特性等因素有关。

温度系数有正、负之分,正温度系数表明电容量随温度升高而增大;负温度系数则是随温度升高而电容量下降。在使用中,无论是正温度系数还是负温度系数,都是越小越好。

⑥频率特性   是指电容器在交流电路或高频电路的工作状态下,其电容量等参数随电场频率的变化而变化的性质。

(2)电容器的型号命名及标注方法

①电容器的命名规格   电容器的容量值标注通常使用直标法,就是通过一些代码符号将电容的容量值及主要参数等标识在电容器的外壳上。根据我国国家标准的规定,电容器型号命名由4个部分构成,容量值由2个部分构成。

电容器直标法命名规格见图5-19。

产品名称:用字母表示,如电容器用C表示;

材料:用字母表示,表示电容器使用什么材料制成的;

类型:用字母或数字表示,表示电容器属于哪种类型;

序号:用数字表示,表示同类产品中不同品种,以区分产品的外形尺寸和性能指标等,有时会被省略;

容量值:电容器表面上标志的电容值;

允许偏差:用字母表示,表示电容实际容量值与标称容量值之间允许的最大偏差范围。

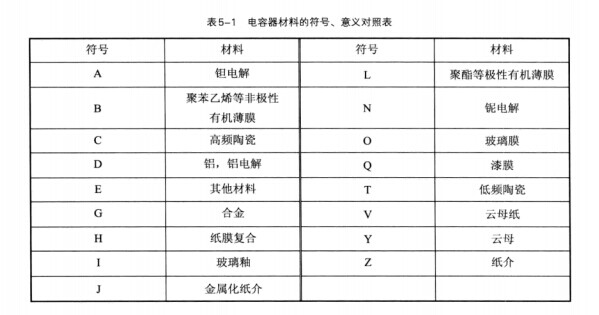

电容器材料的符号意义对照表如表5-1所示。

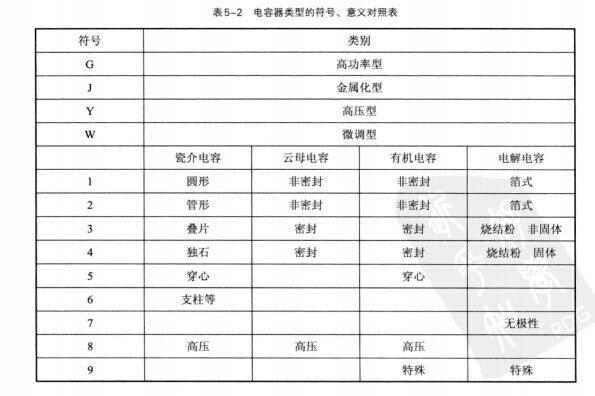

电容器类型的符号、意义对照表如表5-2所示。

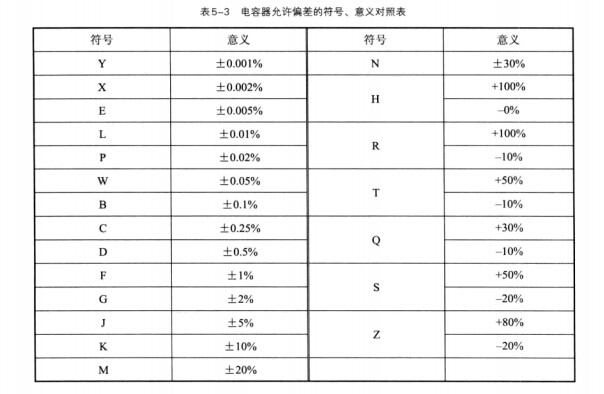

电容器允许偏差的符号、意义对照表如表5-3所示。

②电容器的标注方法   下面具体看一下电容器的标注方法。在实际电容器表面,也可以找到与电子电路图中对应的标识信息,通常标识有电容器的电容量,有极性的电容器还标有负极性。下面选取典型电容器分别介绍电容器实物的标识方法。

电容器的容量值标法通常使用直标法,就是通过一些代码符号将电容器的容量值及主要参数等标识在电容器的外壳上。根据我国国家标准的规定,电容器型号命名由4个部分构成,容量值由2个部分构成。下面,分别介绍无极性电容器和有极性电容器的标注方法。

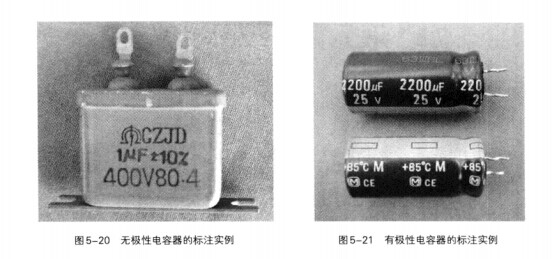

无极性电容器的标注实例见图5-20。

该电容器的标注为"CZJD 1 uF ±10% 400 V 80.4"。其中"C"表示电容;"Z"表示纸介电容; "J"表示金属化电容;"D"表示铝材质;"1uF"表示电容量值大小;"±10%"表示电容允许偏差。因此该电容标识为:金属化纸介铝电容,电容量为1uF±10%,"400V"就表示该电容的容定电压。通常电容器的直标采用的是简略方式,只标识出重要的信息,并不是所有的信息都被标识出来。而有些电容还会标识出其他参数如额定工作电压。

有极性电容器的标注实例见图5-21。

该电容标识为。其中"2200uF"表示电容量大小;"25V"表示电容的额定工作电压;"+85度"表示电容器正常工作的温度范围;"M"表示允许偏差为±20%;"C"表示电容;"E"表示其他材料电解电容。所以该电容标识为:其他材料电解电容,大小为2200uF,正常工作温度不超过+85度。由于电容器直标法采用的是简略方式,因此只标识出重要的信息,有些则被省略。
