电容器的种类与应用

电容器在电子产品中的应用十分广泛,它的电路符号是,用字母"C"表示。在实际应用中电容器分很多种,根据制作工艺和功能的不同,主要可以分为固定电容器和可变电容器两大类。

(1)固定电容器

固定电容器是指电容器经制成后,其电容量不再改变的电容器。还可以细分为无极性固定电容器和有极性固定电容器两种。

①无极性电容器    无极性电容器是指电容器的两个金属电极没有正负极性之分,使用时两极可以交换连接。无极性电容器的电路符号为

无极性电容器的种类很多,根据绝缘介质的不同,常见的无极性电容器主要有纸介电容器、瓷介电容器、云母电容器、涤纶电容器、玻璃釉电容器和聚苯乙烯电容器。

纸介电容器的实物外形见图5-5。

纸介电容器的价格低、体积大、损耗大且稳定性差,并且由于存在较大的固有电感,故不宜在频率较高的电路中使用。

瓷介电容器的实物外形见图5-6。

瓷介电容器是以陶瓷材料作为介质,在其外层常涂以各种颜色的保护漆,并在陶瓷片上覆银制成电极,这种电容器的损耗较小,稳定性好,且耐高温高压。

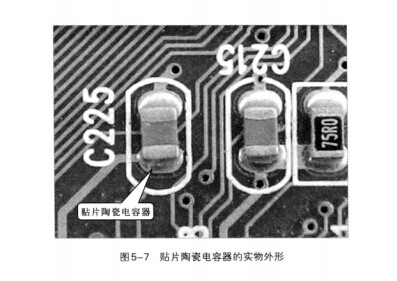

贴片陶瓷电容是应用最多的一种电容,它的电路符号为"┤├”,在电路中,这种电容器的代号为"C”,贴片陶瓷电容器的实物外观见图5-7。

可以看到,这种电容器的外形与普通电阻器的外形十分相似,只是贴片普通电阻器的颜色多为黑色,而贴片陶瓷电容器的颜色多为黄褐色。

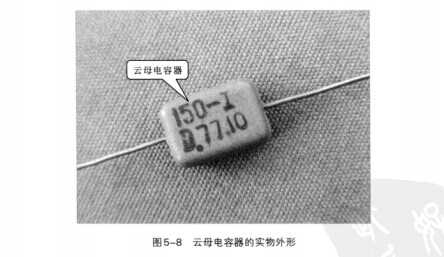

云母电容器的实物外观见图5-8。

它是以云母作为介质。这种电容器的可靠性高,频率特性好,适用于高频电路。

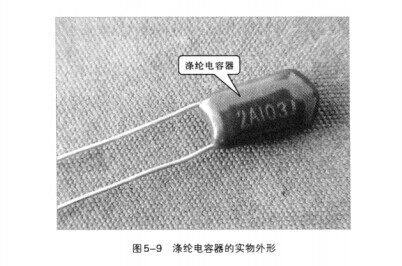

涤纶电容器的实物外形见图5-9。

涤纶电容器采用涤沦薄膜为介质,这种电容器的成本较低,耐热、耐压和耐潮湿的性能都很好,但稳定性较差,适用于稳定性要求不高的电路中。

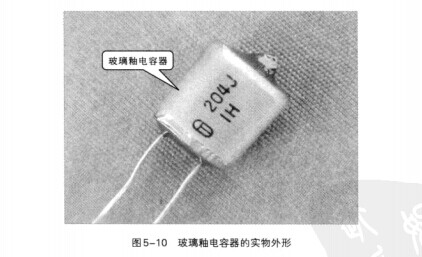

玻璃釉电容器的实物外形见图5-10。

玻璃釉电容器使用的介质一般是玻璃釉粉压制的薄片,通过调整釉粉的比例,可以得到不同性能的电容器,这种电容器介电系数大、耐高温、搞潮湿性强、损耗低。

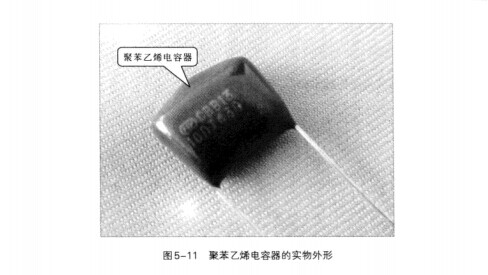

聚苯乙烯电容器的实物外观见图5-11。

聚苯乙烯电容器是以非极性的聚苯乙烯薄膜为介质制成的,这种电容器成本低、损耗小,充电后的电荷量能保持较长时间不变。

②有极性电容器    有极性电容器是指电容器的两个金属电极有正负极性之分,使用时一定要正极性端连接电路的高电位,负极性端连接电路的低电位,否则就会引起电容器的损坏。

有极性电容器亦电解电容器,其电路符号为"┤├"或。按电极材料的不同,常见的电解电容器有铝电解电容器和钽电解电容器。

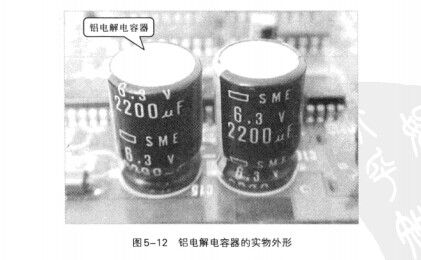

铝电解电容器的实物外形见图5-12。

铝电解电容器体积小、容量大,与无极性电容器相比绝缘电阻低,漏电流大,频率特性差,容量和损耗会随周围环境和时间的变化而变化,特别是当温度过低或过高的情况下,且长时间不用还会失效。因此铝电解电容器仅限于低频、低压电路(例如电源滤波电路、耦合电路等)。

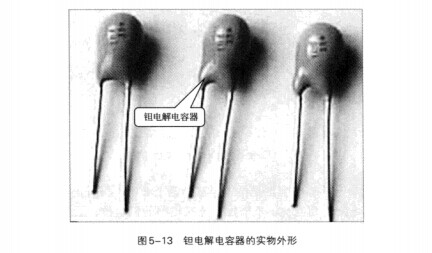

钽电解电容器的的实物外形见图5-13。

钽电解电容器的温度特性、频率特性和可靠性都较铝电解电容器好,特别是它的漏电流极小,电荷储存能力好,寿命长,误差小,但价格昂贵,通常用于高精密的电子电路中。



(2)可变电容器

电容量可以调整的电容器称为可变电容器。这种电容器主要用在接收电路中选择信号(调谐)。可变电容器按介质的不同可以分为空气介质和有机薄膜介质两种。按照结构不同又可分为微调电容器、单联可变电容器、双联可变电容器和四联可变电容器。

①微调电容器

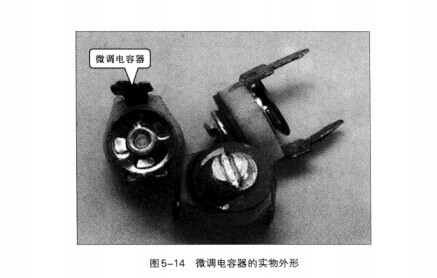

微调电容器的实物外形见图5-14。

微调电容器又叫半可调电容器,它的电路符号为,这种电容器的容量较固定电容器小,常见的有瓷介微调电容器、管型微调电容器(拉线微调电容器)、云母微调电容器、薄膜微调电容器等,图中的这种电容器主要用于调谐电路中。

②单联可变电容器

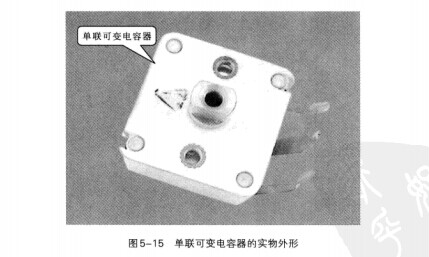

单联可变电容器的实物外形见图5-15。

单联可变电容器的电路符号为,这种电容器的内部只有一个可调电容器。

③双联可变电容器

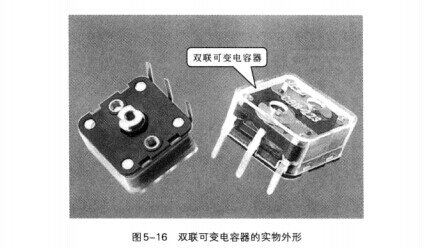

双联可变电容器的实物外形见图5-16。

双联可变电容器是由两个可变电容器组合而成的,它的电路符号为

④四联可变电容器

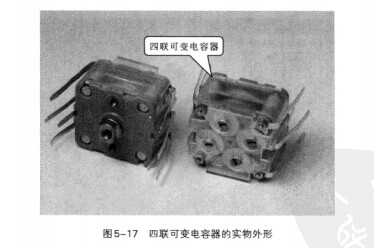

四联可变电容器的实物外形见图5-17。

四联可变电容器的内部包含有四个可变电容器,它的电路符号为
