电容器有哪些作用?

电容器的主要作用是耦合、旁路、移相和谐振。

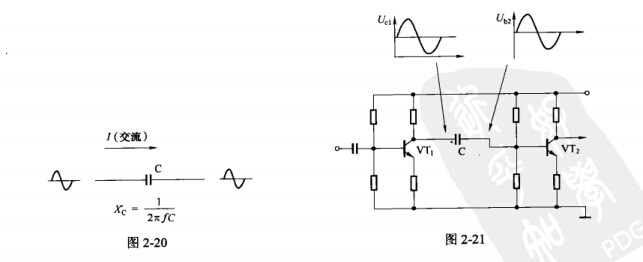

(1)信号耦合。电容器可以将前级电路的交流信号耦合至后级电路。图2-21所示为两级音频放大电路,晶体管VT1集电极输出的交流信号通过电容C传输到VT2基极,而VT1集电极的直流电位则不会影响到VT2基极,VT1与VT2可以有各自适当的直流工作点,这就是电容器的耦合作用。

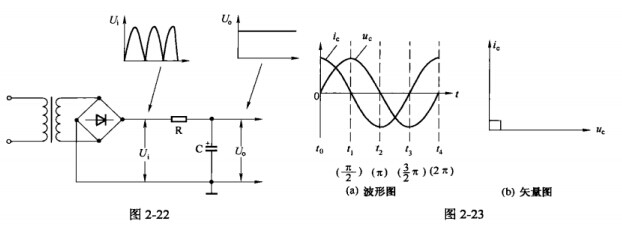

(2)旁路滤波。电容器可以将电压中的交流成分滤除。图2-22所示为整流电源电路,二极管整流出来的电压U1是脉动直流,其中既有直流成分,也有交流成分,由于输出端接有滤波电容器C,交流成分被C旁路到地,输出电压U。就是较纯净的直流电压了。

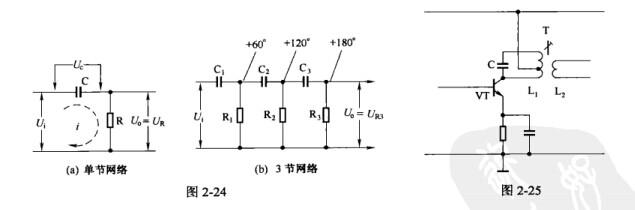

(3)移相。由于通过电容器的电流大小取决于交流电压的变化率,因此电容器上电流超前电压90度,具有移相作用,如图2-23所示。利用电容器上电流超前电压的特性构成的RC移相网络如图2-24所示。图2-24(a)中,输出电压U0取自电阻R,由于电容器C上电流I超前输入电压U1,因此U0超前U1一个相移角在0-90度,由R、C的比值决定。当需要的相移角超过90度时,可用多节移相网络来实现。图2-24(b)所示为3节RC移相网络,每节移相60度,3节共移相180度。

(4)谐振。电容器可以与电感器组成谐振回路。图2-25所示为超外差收音机中放电路,电容器C与中频变压器T的初级线圈(又称一次绕组)L1组成并联谐振回路,谐振于465KHZ中频频率上,使中频信号得到放大。
