电容器的串联与并联

在使用电容器时,如果无法找到合适容量或耐压的电容器,可将多只电容器进行并联或串联来得到需要的电容器。

1、电容器的并联

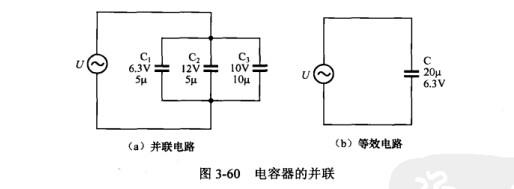

电容器并联是指两只或两只以上电容器头头相接,尾尾相接。电容器的并联如图3-60所示。

电容器并联后的总容量增大,总容量等于所有并联电容器的容量之和,以图3-60(a)所示电路为例,并联后总容量为



电容器并联后的总耐压以耐压最小的电容器的耐压为准,仍以图3-60(a)所示电路为例,C1、C2、C3耐压不同,其中C1的耐压最小,故并联后电容器的总耐压以C1耐压6.3V为准,加在并联电容器两端的电压不能超过6.3V。

根据上述原则,图3-60(a)所示电路可等效为图3-60(b)所示电路。

2、电容器的串联

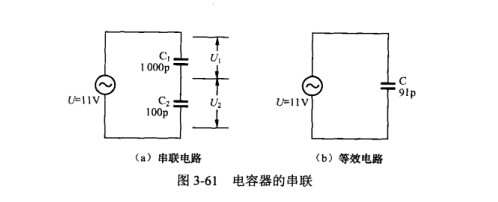

两只或两只以上的电容器在电路中头尾相连就是电容器的串联。电容器的串联如图3-61所示。

电容器串联后总容量减小,总容量比容量最小电容器的容量还小。电容器串联后总容量的计算规律是:总容量的倒数等于各种电容器容量倒数之和,这与电阻器的并联计算相同,以图3-61(a)所示电路为例,电容器串联后的总容量计算公式是:

所以图3-61(a)所示电路与图3-61(b)所示电路是等效的。

电容器串联后总耐压增大,总耐压较耐压最低的电容器的耐压要高。在电路中,串联的各电容器两端随的电压与容量成反比,即容量越大,在电路中随电压越低,这个关系可用公式表示:

以图3-61(a)所示电路为例,C1的容量是C2容量的10倍,用上述公式计算可知,C2两端承受的电压U2应是C1两端承受电压U1的10倍,如果交流电压为11V,则U1=1V,U2=10V;若C1、C2都是耐压为6.3V的电容器,就会出现C2首先被击穿短路(因为它两端承受了10V电压),11V电压马上全部加到C1两端,接着C1被击穿损坏。

当电容器串联时,容量小的电容器应尽量选用耐压大,以接近或等于电源电压为佳,这是因为当电容器串联在电路中时,容量小的电容器在电路中承担的电压较容量大的电容器承担电压大得多。
