三极管静态电流作用及其影响解说

1、三极管静态电流作用解说

偏置电路的作用是给三极管提供基极直流电流,这一电流又称为基极静态偏置电流。静态工作电流就是没有信号输入放大管时三极管的直流工作电流,这一电流由放大器电路中的直流电源来提供。

三极管的静态工作点其实是相当复杂的,总的来讲静态电流大小在放大器中与放大倍数、噪声、非线性失真等相关,在三极管的各种应用中还与静态工作电流的有与无、大与小相关。

当三极管工作在放大状态时,必须给三极管提供静态偏置电流,它是保证三极管工作在放大状态的必要条件,静态电流不正常,三极管放大信号的工作就一定不正常。

2、三极管静态电流与噪声之间关系解说

静态电流的大小与三极管的噪声大小相关,静态电流大,噪声大,反之则小。小信号放大器中静态工作点较低,在负半周最大信号不落入截止区的前提下尽可能地小,这样可以抑制三极管噪声。

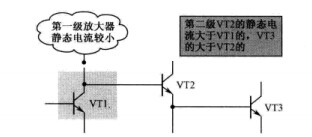

一个多级放大器中,有数级单级放大器,这时要求前级放大器的三极管静态电流较小,如图8-23所示,以降低整个放大器的噪声,因为前级电路的微小噪声都将被后级放大器所放大。

              图8-23   前级放大器中三极管采用低噪声、高P三极管

前级放大器静态电流较小会使三极管放大倍数B减小,此时为了补偿放大能力,可以采用低噪声、高B的三极管。后级放大器中三极管静态电流较大。

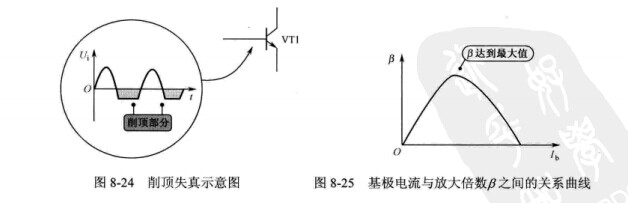

后级放大器的三极管静态电流较大,这样,三极管放大倍数B可以较大,放大能力较强,同时可以防止输入信号进入三极管截止区,因为后级放大器的信号幅度已经较大了,对于NPN型三极管而言,其输入信号负半周峰值部分将会进入三极管截止区,产生削顶失真,如图8-24所示。

3、三极管静态电流大小与放大倍数之间关系解说

静态电流大小还与三极管的放大倍数相关,如图8-25所示是基极电流与放大倍数B之间的关系曲线,从图中可以看到,在基极电流为某一值时,放大倍数B为最大,基极电流大于或小于这一值时,放大倍数B要下降。不同型号的三极管该特性曲线不同,但是很相似。

4、推动级静态电流解说

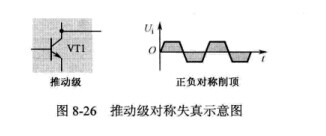

大信号的甲类放大器中,如果推动级放大管工作点在交流负载线中间,那么非线性失真会最小,如图8-26所示。这是因为在正、负半周对称削顶的情况下,信号的非线性失真小于非对称(如大小头失真,正半周削顶量大于负半周削顶量)时的非线性失真。

5、其他三极管电路中静态电流要求解说

(1)在乙类放大器中的三极管无静态工作电流,所以它只能放大交流信号的半周(正半周或是负半周),且所放大的半周信号也存在交越失真,这种放大器用于对信号失真没有要求的功率放大场合。

(2)在甲乙类放大器中静态工作电流很小,只要克服交越失真即可。这种放大器应用广泛,如OTL、OCL、BTL功率放大器中均采用这种方式,甲乙类放大器中用两只三极管分别放大交流信号的正、负半周。

(3)三极管开关电路中,三极管无静态电流,三极管的工作电流有两种状态:一种是为零时,开关断开,另一种是很大时,开关接通。

(4)收音机变频级三极管只有很小很小的静态电流,三极管工作在非线性区,这样三极管才具有变频功能。

(5)差分放大器中的两只三极管静态电流相等,以有效地克服共模信号和零点漂移。

(6)正弦波振荡器中振荡管静态电流的大小影响起振和振荡输出信号的幅度大小。
