三极管电路分析方法及静态电路影响解说

三极管有静态和动态两种工作状态。未加信号时三极管的直流工作状态称为静态,此时各电极电流称为静态电流。给三极管加入交流信号之后的工作电流称为动态工作电流,这时三极管是交流工作状态,即动态。

一个完整的三极管电路分析共有四步:直流电路分析、交流电路分析、元器件作用分析和修理识图。

1、三极管直流电路分析方法解说

直流工作电压加到三极管各个电极上,主要是两条直流电路:一条是三极管集电极与发射极之间的直流电路,另一条是基极直流电路。通过这一步分析可以搞清楚,直流工作电压是如何加到集电极、基极和发射极上的。

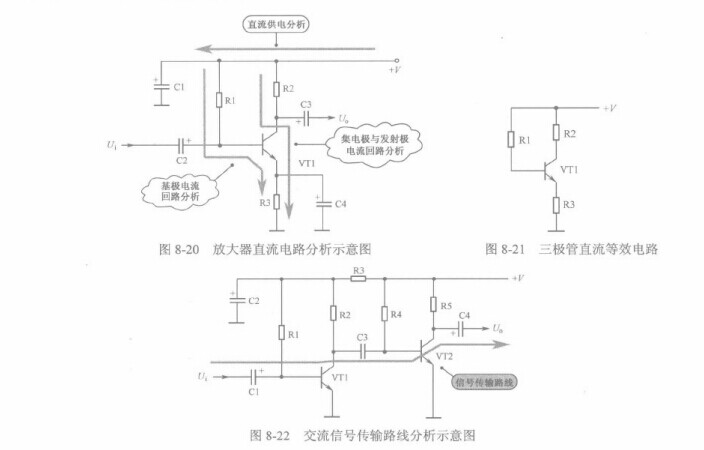

如图8-20所示是放大器直流电路分析示意图。对于一个单级放大器而言,其直流电路分析主要是图8-20中所示的三个部分。

在分析三极管直流电路时,由于电路中的电容具有隔直流特性,所以可以将它们看成开路,这样这一电路就可以画成如图8-21所示的三极管直流等效电路。用这一电路进行直流电路分析就相当简洁。

2、三极管交流电路分析方法解说

交流电路分析主要是交流信号的传输路线分析,信号从哪里输入到放大器中,信号在这级放大器中具体经过了哪些元器件,信号最终从哪里输出。如图8-22所示是交流信号传输路线分析示意图。

分析信号在传输过程中受到了哪些处理环节,如信号在哪个环节放大,在哪个环节受到衰减,哪个环节不放大也不衰减,信号是否受到了补偿等。

这一电路中的信号经过了C1、VT1、C3、VT2和C4,其中C1、C3和C4是耦合电容,对信号没有放大和衰减作用,只是起着将信号传输到下级电路中的耦合作用;VT1和VT2对信号起了放大作用。

3、元器件作用分析方法解说

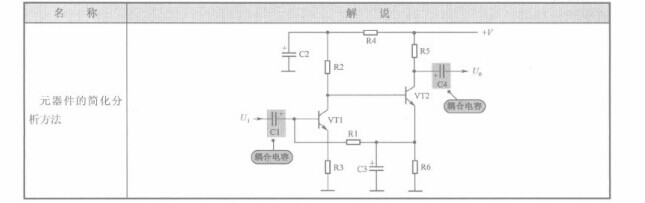

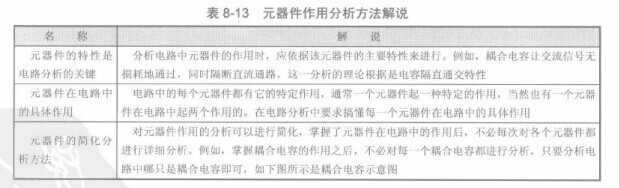

如表8-13所示是元器件作用分析方法解说。

4、三极管基极偏置电路分析方法解说

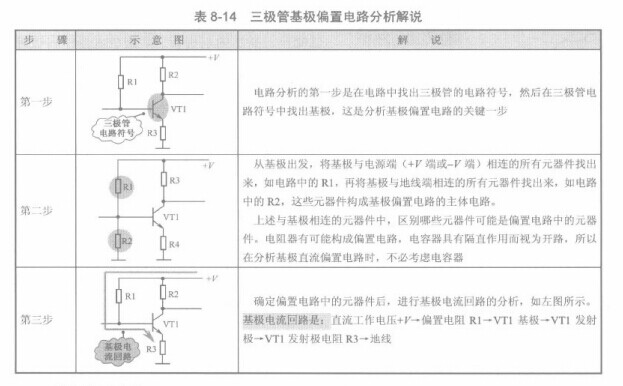

三极管基极偏置电路分析最为困难,掌握一些电路分析方法可以方便基极偏置电路的分析。如表8-14所示是三极管基极偏置电路分析解说。

5、偏置电路小结

晶体三极管偏置电路中,基极偏置电压极性与集电极一致,无论何种偏置电路,集电极电压低于发射极电压时,基极电压也低于发射极电压;集电极电压高于发射极电压时,基极电压也高于发射极电压。
