三极管各电极电压与电流关系解说

给三极管各电极加上适当的直流电压后,各电极才有直流电流。三极管基极电压用UB表示,UC是集电极电压,UE是发射极电压。如图8-11所示是NPN型三极管各电极电压和电流示意图,掌握三极管各电极电压、电流之间的关系对分析三极管电路十分重要。

1、三极管基极电压解说

在电路中,直流工作电压+V通过电阻R1和R2分压,加到三极管VT1基极,作为VT1的基极直流电压。改变电阻R1或R2的阻值大小,可以改变三极管基极电压的大小。

直流电压+V产生的电流经R1送入三极管VT1基极,另一部分电流经R2到地。电阻R1中的电流为I1,R2中的电流为I2,I1=I2+IB。

三极管VT1基极电压的大小与电阻R1和R2的大小有关,而VT1基极电流的大小与基极电压相关。

2、三极管集电极电压解说

如图8-12所示是三极管集电极电压示意图,这一电压最容易理解错。直流工作电压+V经R3加到三极管VT1集电极上,R3两端的电压U3=IC×R3,集电极电压UC=+V-U3,掌握集电极电压大小的分析方法,对分析三极管集电极电路非常重要。

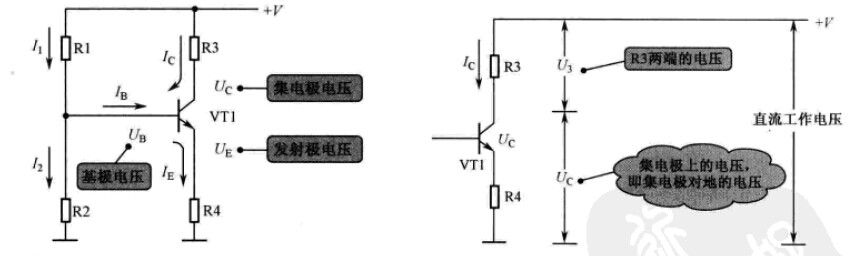

图8-11   NPN型三极管各电极电压和电流示意图                       图8-12   三极管集电极电压示意图

当直流工作电压+V和R3确定后,集电极电压只与集电极电流IC的大小有关,而集电极电流受基极电流控制,所以最终三极管的集电极电压由基极电流决定。

3、三极管发射极电压解说

发射极电压与发射极电流和发射极电阻的大小相关,如图8-13所示。由于发射极电流受基极电流控制,所以发射极电压的大小由基极电流的大小决定。

图8-13   发射极电压示意图

4、三极管三种工作状态下各电极电压特征解说

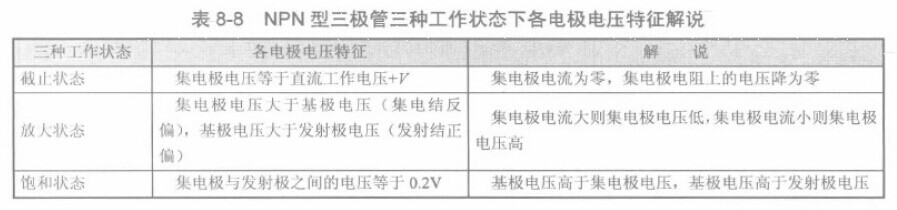

如表8-8所示是NPN型三极管三种工作状态下各电极电压特征解说,根据各电极电压特征可以判断电路处于什么工作状态。
