稳压二极管外形特征和种类解说

1、稳压二极管种类解说

稳压二极管根据外壳包装材料划分为金属、玻璃和塑料稳压二极管。塑封稳压二极管又分为引线型和表面封闭型;根据内部结构分为普通稳压二极管(两根引脚)和温度补偿型稳压二极管(三根引脚);根据其电流容量可分为大功率稳压二极管(2A以上)和小功率稳压二极管(1.5A以下)。

2、稳压二极管实物照片

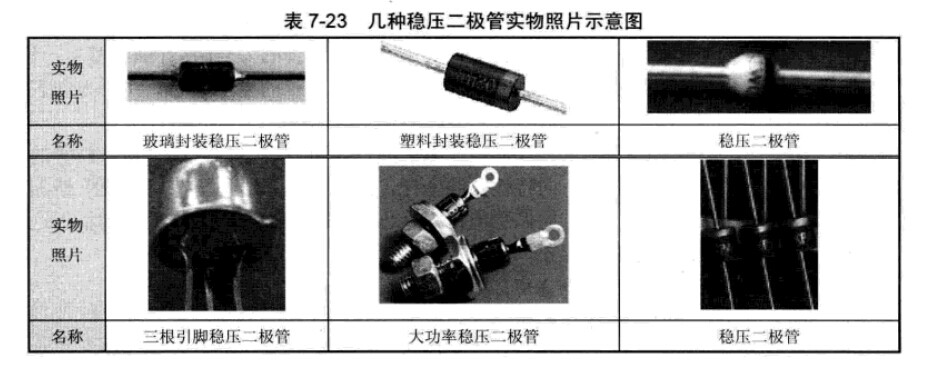

如表7-23所示是几种稳压二极管实物照片示意图。

3、稳压二极管引脚识别方法解说

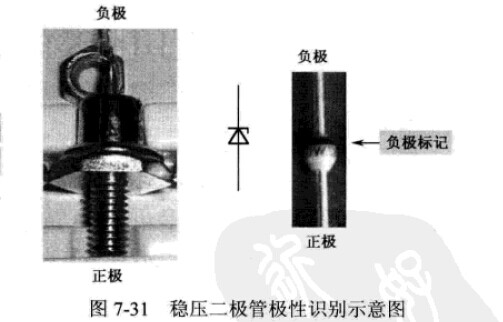

识别稳压二极管的各引脚有下列两种方法:(1)通过稳压二极管外形特征和管壳上的各种标记,可以识别各种稳压二极管的正、负引肝邓。例如,有的稳压二极管上直接标出图形符号,塑料封闭的稳压二极管有标记的一端为负极,金属封装稳压二极管半圆面的一端为负极,平面的一端为正极,如图7-31所示。(2)用万用表来检测的方法。稳压二极管也是一个PN结的结构,所以运用万用表欧姆挡测量PN结的正向和反向电阻可以分辨正、负引脚。



信息来源:二三极管
