电容器的容量

电容器两极板间的电势差增加1V所需的电量称为电容器的电容。

电容器从物理学上讲是一种静态电荷存储介质,形象的比喻就是电容器像一只水桶,水桶用来储水,电容器则可以将电荷存储起来。在没有放电回路的情况下,也不考虑介质漏电自放电效应时,电容器可以永久性的存放电荷。

电容器的容量大小表征了电容器存储电荷多少的能力,它是电容器的重要参数,不同电路功能会选择不同容量大小的电容器。电容器容量大小用大写字母C表示,容量大小C由下式决定:

式中  ε------介质的介电常数;

        S------两极板相对重叠部分的极板面积;

        d------两极板之间的距离。

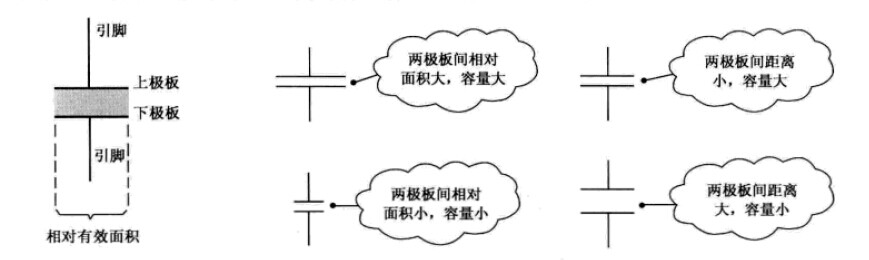

由上式可知,电容器容量C的大小与两极板相对面积S成正比,而与两极板之间的距离d成反比,示意图如图4-4所示。

如图4-5所示可以形象地说明电容器容量C与S、d之间的关系。



1法拉电容量的定义是:当外加在电容器上的电压为1伏特,充电电流为1安培,充电时间为1秒时,将电容量定义为1法拉。用数学式表示如下:

                                                C=Q/V=库仑/伏特=法拉

式中   C------电容器电容量,单位为法拉(F);

         Q------电容器内部存储的电荷,单位为库化(C);

         V------电容器两端的电压,单位为伏特(V)。

由于法拉是一个很大的单位,在实际中很难达到,因此使用中常用pF和uF,它们之间的换算关系如下:

         pF(读做“皮法”)=10-12F

         nF(读做“纳法”)=10-9F

         uF(读做“微法”)=10-6F

         mF(读做“毫法”)=10-3F

在电路图中,标注电容量时常将uF简化成u,将pF简化成P。例如,3300P就是3300pF,10u就是10uF。
