发光二极管的主要作用是指示和光发射。发光二极管广泛应用在显示、指示、遥控和通信领域。

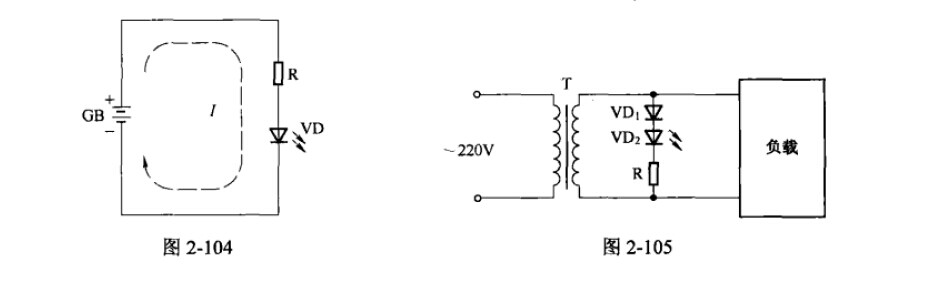

1、发光二极管用作指示电路。发光二极管的典型应用电路如图2-104所示，R为限流电阻，I为通过发光二极管的正向电流。发光二极管的管压降一般比普通二极管大，约为2V，电源电压必须大于管压降，发光二极管才能正常工作。

发光二极管用于交流电源指示的电路如图2-105所示，VD1为整流二极管，VD2为发光二极管，R为限流电阻，T为电源变压器。

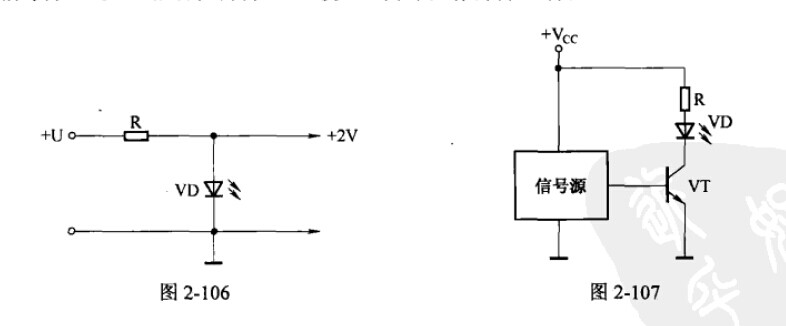

2、发光二极管可作为低电压稳压二极管使用。图2-106所示为简单并联稳压电路，利用发光二极管VD的管压降，可提供+2V的直流稳压输出。VD同时具有电源指示功能。

3、发光二极管用作光发射管。在红外遥控器、红外无线耳机、红外报警器等电路中，红外发光二极管担任光发射管，电路如图2-107所示，VT为开关调制晶体管，VD为红外发光二极管。信号源通过VT驱动和调制VD，使VD向外发射调制红外光。
