变容二极管的种类和原理解说

      变容二极管有多种封装形式,共有两根引脚,也同普通二极管一样有正、负极性之分,外壳上有色环标记的一端为负极,也可以通过万用表欧姆档测量PN结正、反向电阻来分辨正、负引脚。

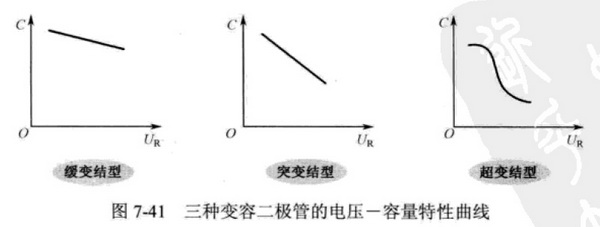

      变容二极管按照PN结的结构和结面附近杂质的分布情况不同,可以分成缓变结、突变结和超变结三种类型,如图7-41所示是三种变容二极管的电压—容量特性曲线,图中X轴方向变为变容二极管上的反向偏置电压,Y轴方向为结电容。




变容二极管工作原理

      变容二极管也是一个PN结的结构,为了获得较大的结电容,变容二极管做成面接触类型或阶梯接触类型,以扩大接触面,增大结电容。变容二极管工作时处于反向偏置状态,即负极上的电压大于负极上的电压。当正反向偏置电压增大时,PN结的阻挡层变厚,相当于电容器两极板之间的距离增大,这样结电容下降,反向偏置电压越大,结电容越小。
