单联电容器和多联电容器

单联电容器

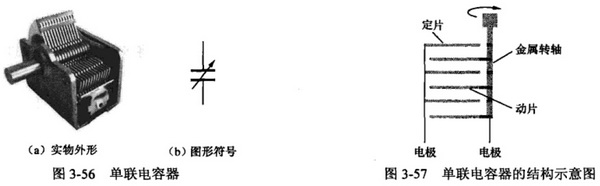

1.单联电容器是由多个连接在一起的金属片作定片,以多个与金属转轴连接的金属片作动片构成。单联电容器的实物和图形符号如图3-56所示。



2.结构原理。单联电容器的结构示意图如图3-57所示,它是以多个连接在一起的金属片作定片,二将多个与金属转轴连接的金属片作动片,再将定片与动片的金属片交叉且相互绝缘叠在一起,当转动转轴时,各个定片与动片之间的相对面积就会发生变化,整个电容器的容量就会变化。

多联电容器

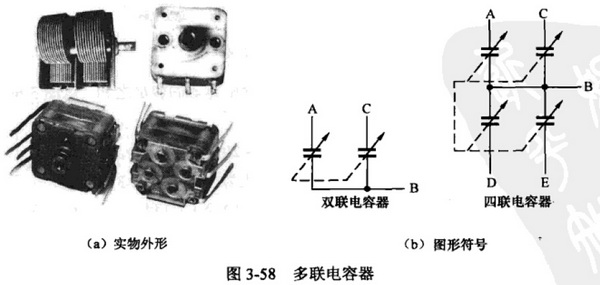

1.外形与图形符号。多联电容器是指将两个或两个以上的可变电容器结合在一起并且可同时调节电容器。常见的多联电容器有双联电容器和四联电容器,多联电容器的实物外形图形如图3-58所示。



2.结构原理。多联电容器虽然种类较多,但是结构大同小异,下面以双联电容器为例进行说明。双联电容器结构示意图如图3-58所示,双联电容器由两组动片和两组定片组成,两组动片都与金属转轴相连,而两组定片都是独立的,当转动转轴时,与转轴连动片的两组动片都会移动,它们与各自对应定片的相对面积会同时变化,两个电容器的容量被同时调节。
