晶体管多谐振荡器

1.晶体管多谐振荡器的电路结构

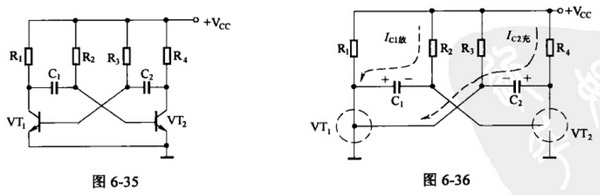

      晶体管多谐振荡器电路图如图6-35所示,它也是由VT1、VT2两个晶体管交叉耦合而成,但与双稳态电路或单稳态电路不同的是,两个晶体管的集电极-基极间的耦合均为电容耦合,见图6-35中的C1和C2。R1、R4分别是两晶体管的集电极电阻,R2、R3分别是两晶体管的基极偏置电阻。



2.怎么分析多谐振荡器的工作原理

VT1导通、VT2截止状态分析
      首先,接通电源后,由于接线电阻、分布电容、元件参数不一致等偶然因素,电路必然是一侧导通、一侧截止。当VT1导通、VT2截止时,C2经R4、VT1基极-发射极充电,充电电流为Ia;C1经R2、VT1集电极-发射极放电,放电电流为Ic,如图6-36所示。

      然后,随着C1的放电及反方向充电,当C1右端(即VT2基极)电位达到0.7V时,VT2由截止变成导通,其集电极电压Uc=0。由于C2两端电压不能突变,VT1基极电位变为-Vc,VT1因而由导通变为截止,电路翻转为另一暂稳状态。

VT1截止、VT2导通状态分析
      首先在VT1截止、VT2导通时,C1经R1、VT2基极-发射极充电,充电电流为Ic;C2经R3、VT2集电极-发射极放电,放电电流为Ic。

      然后,随着C2的放电及反方向充电,当C2左端(即VT1基极)电位达到0.7V时,VT1导通,其集电极Uc=0,并通过C1使VT2截止,电路又一次翻转。

      最后,正是如此反复的翻转,电路形成自激振荡,振荡周期为T=0.7(R2C1+R3C2)。通常取R2=R3=R,C1=C2=C3,则T=1.4RC。振动频率f=1/T。多谐振荡器两个晶体管电极分别输出互为反相的方波脉冲。
