整流二极管导通状态浅析

      图3-7所示是整流二极管导通状态示意图。加到半波整流电路中的是交流输入电压Ui,它是一个交流正弦电压,这一电压加到整流二极管VD1正极。R1是整流电路的负载电阻,即整流二极管VD1导通后的电流流过R1。电路分析时先设交流输入电压Ui为正半周期间,分析这期间整流二极管VD1是导通还是截止。由于正半周电压加到二极管VD1正极,VD1的正极电压高于负极电压,所以VD1获得正向偏置电压而导通。

      整流二极管VD1导通后的电流回路是:VD1正极→VD1负极→负载电阻R1→地瑞→地线和交流输入电压Ui内电路→VD1正极,形成回路。

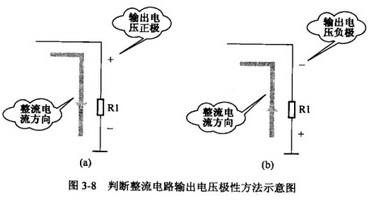

      图3-8所示是判断整流电路输出电压极性方法示意图。图3-8所示电路中,整流后的电流是从上而下地流过负载电阻R1,由此可知R1上的电压是上正下负,而R1的下端接地线,这是参考端,其电压为0V,所以R1上的电压是正极性的,因此这一整流电路输出正极性。图3-8电路中,电流从下而上流过负载电阻R1,所以R1上的电压是负极性的。
