RC桥式振荡器电路分析

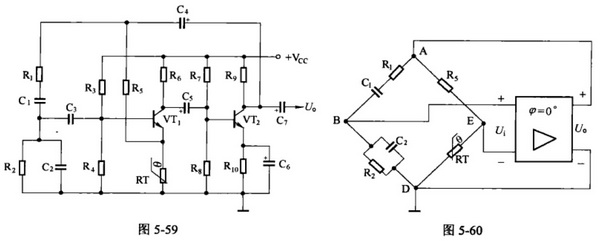

1.RC桥式振荡器又称为文氏电桥振荡器,电路图如图5-59所示。VT1、VT2组成两级阻容耦合放大器。R1、C1串联以及R2、C2并联共同组成正反馈网络,用以选频和产生振荡。R5和RT组成负反馈网络,用以改善输出波形。R3、R4和R7、R8分别是VT1、VT2的基极偏置电阻。C7是振荡电压输出耦合电容。



2.正反馈网络和负反馈网络正好构成了电桥电路,如图5-60所示。VT1、VT2组成相移角的放大器,电桥的A、D端接放大器输出端,B、E端接放大器输入端。当信号频率等于R1、C1和R2、C2正反馈网络的谐振频率时,放大器输出电压Uo与反馈到输入端的电压Ui相同,电路振荡。

3.电桥E-D臂的RT是正温度系数热敏电阻,具有稳定振荡幅度的作用。当振荡增强时,流过热敏电阻RT的电流增大,导致温度升高、阻值增大、使负反馈增强、振荡削弱;反之则使负反馈减弱、振荡增强,从而稳定了振幅。RC桥式振荡器具有容易起振、输出波形较好、输出功率较大的特点,应用比较广泛。
