RC振荡器的特点?RC移相振荡器介绍

1.RC振荡器有什么特点?
      RC振荡器是以电阻、电容作为反馈和选频元件的振荡器,其突出特点是可以产生很低的振动频率。音频振荡器常采用RC振荡器。RC振荡器包括RC移相振荡器、RC桥式振荡器等。

2.怎么分析RC移相振荡器

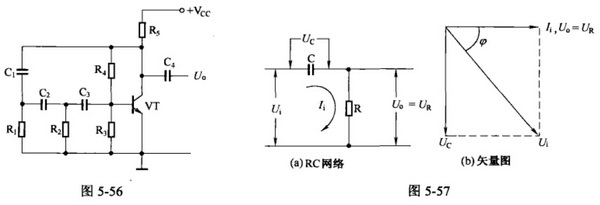

a.RC移相振荡器电路如图5-56所示。C1~C3、R1~R3组成移相网络。R4是基极偏置电阻,R5是集电极电阻。C4是输出耦合电容。由于晶体管VT的集电极输出电压与集电极输入电压互为反相(两者相差180度),因此必须将集电极输出电压移相180度(即在反相一次)后送至基极,才能是电路起振。



b.RC网络具有移相作用。RC移相网络是利用电容器上电流超前电压的特性工作的,如图5-57所示通过电容C的电流I1超前输入电压U一个移相角,I1在电阻R上的压降Ur即为输出电压Uo超前输入电压U一个相移角(在0度~90度之间)。由组成移相网络R和C的比值决定,其矢量图如图5-57所示。

c.当需要的相移角超过90度时,可用多节移相网络来解决。3节RC移相网络,每节分别由C1和R1、C2和R2、C3和R3组成,适当选取R与C的值,使在特定频率下每节移相60度,3节便可实现移相180度,将该移相网络接于晶体管VT的集电极与基极之间,即可实现正反馈,满足了电路起振的相应条件,使电路起振。RC移相振荡器的特点是电路结构简单,但输出波形不好。
