晶体振荡器并联电路分析

怎么分析并联晶体振荡器?

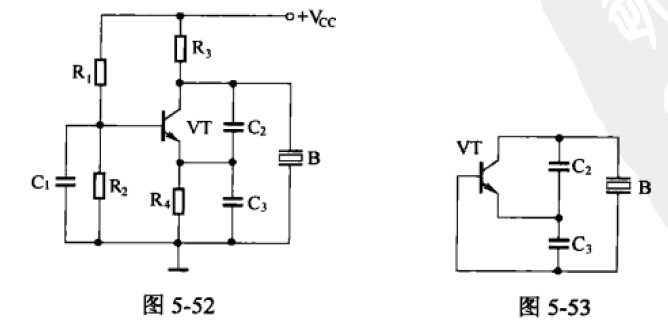

1.并联晶体振荡器电路如图5-52所示,晶体B作为反馈元件,并联于晶体管VT的集电极与基极之间。R1、R2为晶体管VT的基极偏置电阻,R3为集电极电阻,R4为发射极电阻。C1为基极旁路电容。

2.从图5-53所示交流等效电路可见,这是一个电容三点式振荡器,晶体B在这里等效为一个电感元件使用,与震荡回路电容C2、C3一起组成并联谐振回路,共同决定电路的振荡频率。


3.并联晶体振荡器稳频原理如下:因为晶体的电抗曲线非常陡峭,可等效为一个随频率有很大变化的电感。当由于温度、分布电容因素使振荡频率降低时,晶体的效应电感量就会迅速减小,迫使振荡频率回升;反之则作反向调整,最终使得振荡器具有很高的频率稳定度。
