振荡器的组成以及原理

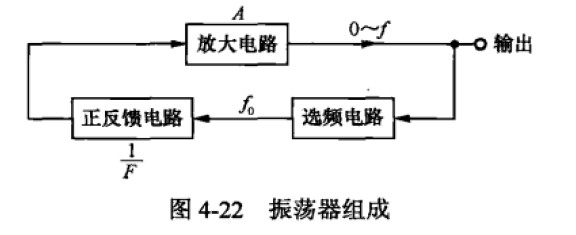

      振荡器由方法电路、选频电路和正反馈电路三部分组成。振荡器组成如图4-22所示。振荡器的工作原理说明如下:



      接通电源后,放大电路获得供电开始导通,导通时电流有一个从无到有的变化过程,该变化过程的电流包含有微弱的0~无穷大的各种频率信号,这些信号被送到选频电路,选频电路从中选出频率为fo的信号,fo信号经过正反馈到放大电路的输出端,放大后输出幅度较大的fo信号,接着又选频、反馈和放大。如此反复,放大电路输出的fo信号越来越大,随着fo信号不断增大,由于三极管非线性原因(即三极管输入信号达到一定幅度时,放大能力会下降,幅度越大,放大能力下降越多),放大电路的放大倍数A自动不断减小。

      因为放大电路输出的fo信号不会全部都反馈到放大电路的输入端,而是经反馈电路衰减了再送到放大电路输入端,设反馈电路反馈衰减倍数为1/F。在振荡器工作后,放大电路的放大倍数A不断减小,当放大电路的放大倍数A与反馈电路的衰减倍数1/F相等,即A=1/F时,输出的fo信号幅度不会再增加。例如当fo信号被反馈电路衰减了10倍,再反馈到放大电路放大10倍,输出的fo信号不会变化,电路输出幅度稳定的fo信号。

      从上述分析不难看出,一个振荡电路由放大电路、选频电路和正反馈电路组成,放大电路的功能是对微弱的信号进行反复放大,选频电路的功能是选取某一频率信号,正反馈电路的功能是不断将放大电路输出的某一频率信号反送到放大电路输入端,使放大电路输出的信号不断增大。
