怎么分析电容三点式振荡器

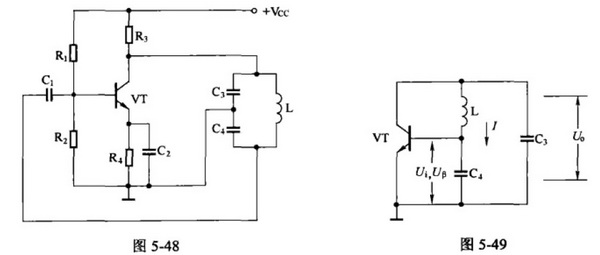

1.电容三点式振荡器电路如图5-48所示。L、C3、C4为构成振荡回路的3个电抗元件。R1、R2为晶体管VT的基极偏置电阻,R3为集电极电阻,R4为发射极电阻。C1为基极耦合电容,C2为旁路电容。由于震荡回路的3个电抗中有2个是电容,所以叫做电容三点式振荡器



2.电容三点式振荡器的交流等效电路如图5-49所示。C3上输出的电压Uo同时加在L、C4支路上,由于电感上电流滞后电压90度,所以支路电流I比Uo滞后90度。而I流过电容C4所产生的反馈电压Ua又比I滞后90度,即与输出电压Uo相反(相差180度)而与输入电压U1相同,实现了反馈。

3.电容三点式振荡器的优点是振荡输出电压波形好,振荡频率较稳定;缺点是不易起振,波段频率范围较窄。
