晶体振子的性质和特点

      由于晶体振荡子可以容易地得到频率精度高的振荡,被用于各种各样的用途。为了精度高、稳定地使晶体振子进行振荡,需要恰如其分的“做法”。这里以使用了HCMOS数字电路用的时钟振荡器为例,考虑高频用电容器。

晶体振子的性质
      晶体振子是把电极装在切成薄片的晶体板的两面后装在气密组件中。如果对晶体板等压电元件给予电压,就会引起机械变形。晶体是厚度滑动方向的变形。相反,晶体由于机械变形而产生电压。晶体板上有机械方面决定的振动谐振点,并且电气机械系列有着密切的关系,在附近的频率中,也在电气方面观察了尖锐谐振的现象。

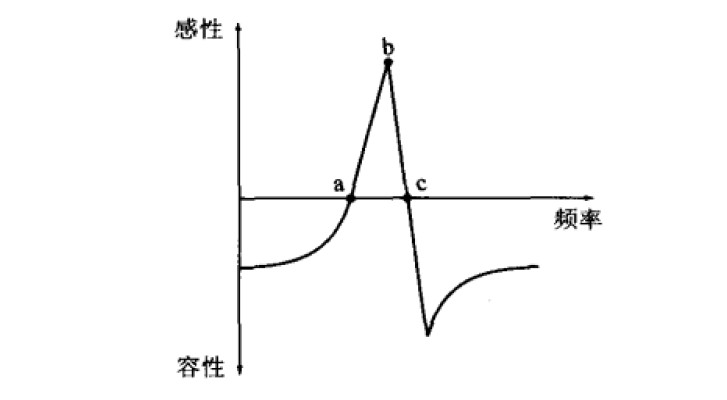

      如果在电气方面观察晶体振子,当频率比谐振点低很多、或者是高很多时,晶体振子把晶体当做电介质,只能在电容器中看到。在谐振点附近的频率中,进行特异的动作。随着频率的增加,电容器(容性)从a点附近开始进行线圈(感性)动作,在b点达到峰值。以后马上失去感性,在高于c点的频率中,再次恢复到作为电容器的性质。



      在晶体振荡电路中,当晶体振子成为感性时,尤其是从稳定的a点起利用b点进行振荡。而实际的a点和b点的频率幅度非常窄,并且由于温度稳定,得到了正确振荡频率。
