通过物料编码看AVX钽电容的信息

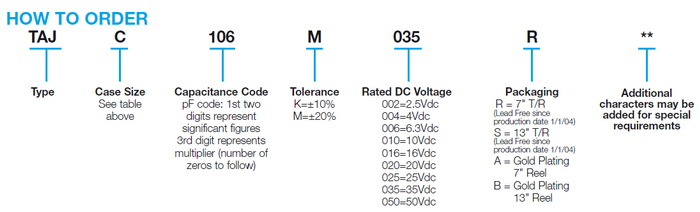

      每个品牌都有自己独立的物料编码系统,物料编码的内容可以准确的体现出产品的信息,想要知道品牌物料的具体参数就必须了解每个编码所表示的意思,现在我们就以AVX钽电容为例子为大家讲解下物料编码所表达的含义。我们以AVX钽电容下面的 TAJB106K020RNJ  型号为例子:

1、TAJ:AVX品牌钽电容中的系列号,相当于陶瓷电容的介质类型,TAJ系列钽电容中文俗称标准品系列,与之对应的是TPS系列钽电容,中文俗称低ESR系列钽电容。

2、B:尺寸,钽电容的封装表示方法与普通贴片电容(MLCC)不同,不是采用英制的表示方法(0603、0805、1206、1210、1812等就常见的尺寸就是英制表示方法),而有自己一套独特的尺寸表示方法,它是用英文字母表示尺寸的,每个字母对应的尺寸如下表所示:

A型 =3216(毫米为单位表示)=1206(英寸为单位表示)
B型 =3528 =1210
C型 =6032 =1812
D型 =7343 =2512
E型 =7343 =2512
P型=R型=2012=0805

3、106:这是电容的“三位数表示法”,用来表示贴片钽电容的标称容量值(106表示10uF),关于钽电容容量的三位数表示法,可以查看这篇文章:http://www.hk-zsy.com/shownews-416.html

4、K:表示误差,K是±10%;M则表示±20%

5、020表示电压20V,004--4V, 006--6.3V, 010--10V, 106--16V,025--25V,035--35V。

6、R:包装方式,R表示编带小盘装(7英寸直径的料盘),现在基本就这和种包装形式。

7、NJ:后缀,没有具体的意见,由AVX原厂自定义,不用去理解。
