AVX钽电容的额定电压和浪涌电压之间的关系

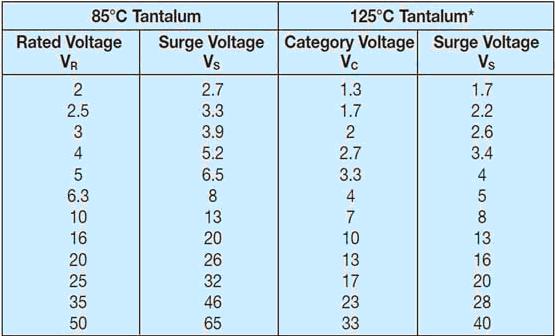

     钽电容在不同温度下浪涌电压的值是不一样的,在85度及以下温度时,分类电压VC等于额定电压VR,浪涌电压VS等于额度电压VR的1.3倍;在85到125度时,分类电压VC等于额定电压VR的0.66倍,浪涌电压VS等于分类VC的1.3倍。具体如下图所示:
1.   额定电压(VR)
      这是在85°C 时连续运行的直流电压值。
2.   分类电压(VC)
      这是在一个电容器上可以连续施加的最高电压,在+85°C 时它等于额定电压,在125 °C时它是2/3VR,超过这个温度会有一个线性的降额。
3.  浪涌电压(VS)
     是指电容在很短的时间经过最小的串联电阻的电路330hms(CECC国家1KΩ )能承受的最高电压。浪涌电压,常温下一个小时是间内可达到高达10倍额度电压并高达30秒的时间。浪涌电压只作为参考参数,不能用作电路设计的依据,在正常运行过程中,电容应定期充电和放电。
下图由AVX钽电容代理商宗盛源科技整理提供。
